Подключение оборудования
03

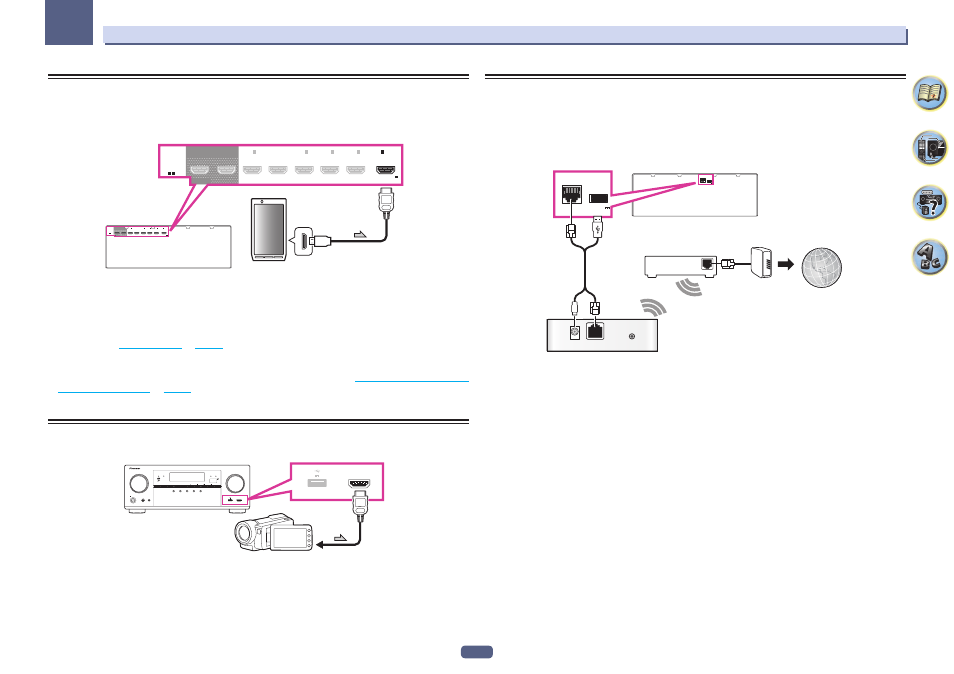

Подключение совместимого MHL устройства
Подключив совместимое MHL мобильное устройство, можно наслаждаться просмотром 3D/Full-HD
видео, высококачественным многоканальным звучанием, а также фотографиями, др., с одновременной
зарядкой аккумулятора на ресивере. Используйте кабель MHL для подключения устройства.
HDMI
IN
1
-
1 6
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
(
OUTPUT 5 V
0.9 A MAX)
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
HDMI
IN
1
-
1 6
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
(
OUTPUT 5 V
0.9 A MAX
)
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
Совместимое MHL
устройство
Кабель MHL
%
Переключите ресивер в режим ожидания, затем, с помощью кабеля MHL
подключите устройство, оборудованное функцией MHL к терминалу MHL на задней
панели данного ресивера.
!
Для автоматического переключения на вход MHL при подключении совместимого с функцией MHL
устройства см.
Настройка MHL
на
стр. 96
.
!
Совместимое с MHL устройство подзаряжается при каждом подключении к данному аппарату.
(Подзарядка возможна только когда питание данного аппарата включено.)
!
По инструкциям по воспроизведению совместимого с MHL устройства см.
Воспроизведение совмести-
мого с MHL устройства
на
стр. 47
.
!
Не ставьте устройство с поддержкой MHL на данное устройство, если оно включено.
Подключение компонента, оборудованного терминалом HDMI, к
входу на передней панели
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone
DIRECT CONTROL
STATUS
ADVANCED
SURROUND
STANDARD
SURROUND
AUTO SURR/ALC/
STREAM DIRECT
PHONES
SPEAKERS
CONTROL – MULTI-ZONE – ON / OFF
BAND
TUNER EDIT
TUNE
PRESET
ENTER
iPod iPhone
HDMI
ADVANCED
MCACC
FL OFF
MCACC
SETUP MIC
5V
1 A
HDMI 5 INPUT
5V
1 A
HDMI 5 INPUT
Видеокамера, др.
Подключение беспроводной сети LAN
Можно выполнить беспроводное подключение к сети через беспроводное подключение LAN. Для под-
ключения используйте продающийся отдельно AS-WL300.
!
Используйте только поставляемый кабель для подключения аксессуаров.
!
Для использования адаптера беспроводной сети LAN (AS-WL300) требуется выполнить определен-
ные настройки. Подробнее о выполнении данных настроек см. инструкции по эксплуатации к адаптеру
беспроводной сети LAN (AS-WL300).
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
DC OUTPUT
for WIRELESS LAN
DC OUTPUT
for WIRELESS LAN
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX)
WAN
DC 5V
WPS
Ethernet
Интернет
Модем
Адаптор беспроводной сети LAN (AS-WL300)
Маршрути затор
