Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

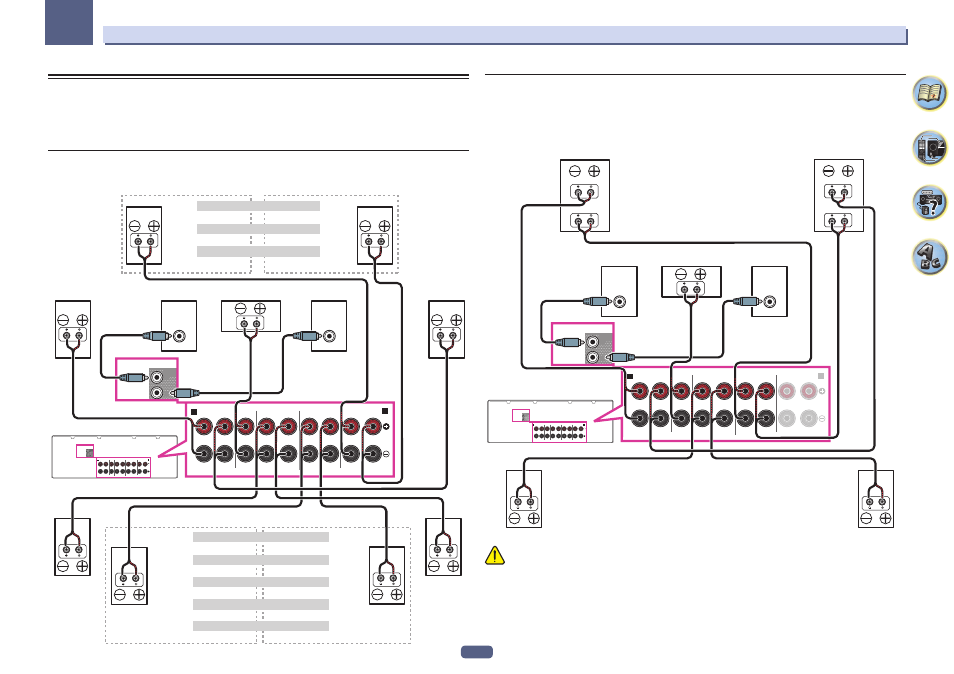

Стандартное подключение объемного звучания
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
PRE OUT
SPEAKERS
SUB
WOOFER
1
2
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Настройка HDZONE
HDZONE - Правый
HDZONE - Левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Передний
левый
Левый
объемного
звучания
ZONE 2 - Правый
ZONE 2 - Левый
Правый
объемного
звучания
Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.
Передние верхние громкоговорители
Передний верхний правый
Передний верхний левый
Передние боковые громкоговорители
Передний боковой правый
Передний боковой левый
Громкоговорители B
Громкоговоритель B - правый
Громкоговоритель B - левый
5,2-канальная настройка объемного звучания
Не подключены
Не подключены
6,2-канальная настройка объемного звучания
Не подключены
Задний объемного звучания
7,2-канальная настройка объемного звучания
Правый задний объемного звучания
Левый задний объемного звучания
Настройка ZONE 2
Терминалы задних громкоговорителей объемного звучания
можно использовать для подключения к подзоне.
Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшй работы кроссовера. Для этого использу-
емые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдельные терми-
налы для высоких и низких частот), и повышение качества звучания будет зависеть от типа используе-
мых громкоговорителей.
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
A
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
PRE OUT
SPEAKERS
SUB
WOOFER
1
2
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Передний правый
Передний левый
Громкоговоритель, совместимый с
двухполосным усилением
Низкочастотный
громкоговоритель 1
Низкочастотный
громкоговоритель 2
Громкоговоритель, совместимый с
двухполосным усилением
Центральный
Правый объемного звучания
Левый объемного звучания
ПРЕДУПРЕЖДЕНИЕ
!
Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
!
Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
