29
Подключение оборудования
03

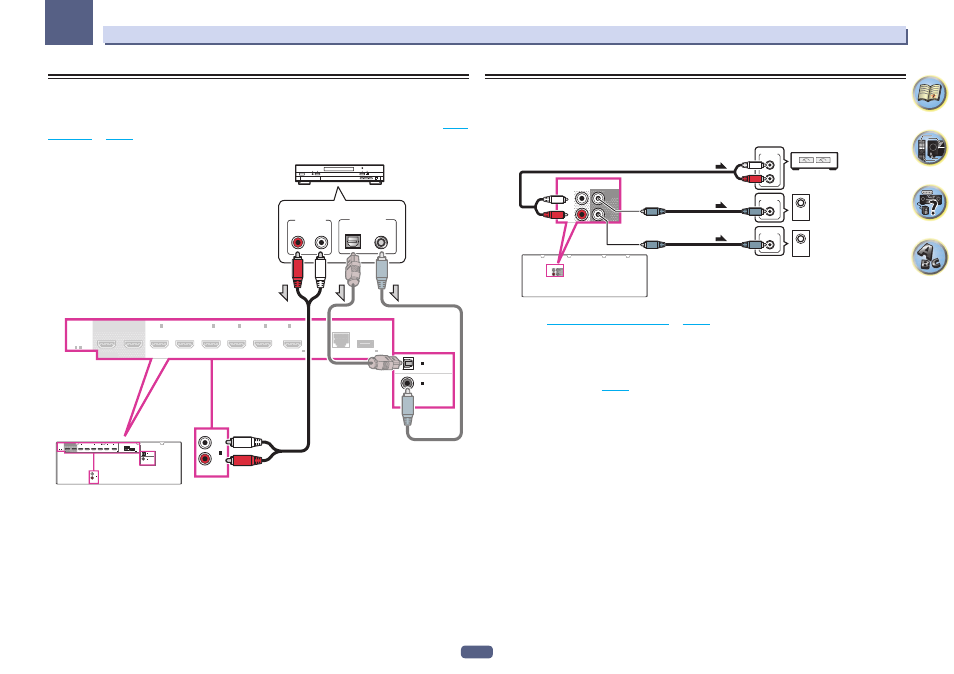

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 40
).
1
ANALOG
IN
(CD)
ASSIGNABLE
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 6
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
LAN (10/100)
(
OUTPUT 5 V
0.6 A MAX)
(
OUTPUT 5 V
0.9 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
1
ANALOG
IN
(CD)
ASSIGNABLE
HDMI
IN
1
IN (TV)
1
IN (DVD)
1
-
1 6
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX
)
(
OUTPUT 5 V
0.9 A MAX
)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
Проигрыватель CD, др.
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
Подключение дополнительных усилителей
Мощности данного ресивера более чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к переднему каналу и каналу низкочастотного
громкоговорителя системы с помощью выходов предварительного усилителя. Для подключения усили-
телей для подъема мощности громкоговорителей выполните подключения, показанные ниже.
SUB
WOOFER
FRONT
1
2
PRE OUT
L
R
SUB
WOOFER
FRONT
1
2
PRE OUT
L
R
R
L
ANALOG
INPUT
Усилитель
переднего канала
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 89
) на LARGE.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы гром-
коговорителей на SP: OFF (
стр. 73
) или просто отсоедините все громкоговорители, подключенные
непосредственно к ресиверу.
