31
Подключение оборудования
03
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комна-
тах после того, как выполнены правильные подключения MULTI-ZONE.
Одновременно в трех зонах можно воспроизводить различные источники, или, в зависимости от потреб-
ностей, можно также воспроизводить одинаковый источник. Питание на основную и под-зоны подается
раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны вклю-
чены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны, если имеются отдельные громкоговорители для основной под-зоны
(ZONE 2). Также потребуется отдельный усилитель, если терминалы громкоговорителей не использу-
ются для основной под-зоны (Подробнее см.
Настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 2)
на
стр. 31
).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны две настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
!
Для использования многозонной функции требуется изменить настойки в ZONE Setup (
стр. 98
).
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 98
).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2 и HDZONE:
Под-зона
Доступные функции входа
ZONE 2
<a>
DVD
, SAT/CBL, INTERNET RADIO, PANDORA (только австралийская модель),
MEDIA SERVER
, FAVORITES, iPod/USB, TV, CD, TUNER, BT AUDIO
(Выводит аналоговые аудиосигналы)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, INTERNET RADIO, PANDORA (только австралийская модель),
MEDIA SERVER
, FAVORITES, iPod/USB, HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5,
HDMI 6/MHL
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 2.
! При выборе любого из входов INTERNET RADIO, PANDORA (только австралийская модель), MEDIA SERVER,
FAVORITES
или iPod/USB в основной зоне для ZONE 2 можно будет выбрать только тот вход, который выбран в основ-
ной зоне. (Можно будет выбрать другие входы, не указанные здесь).
Те же ограничения применяются при выборе одного из вышеуказанных входов для ZONE 2.
b ! Набор выбираемых входов зависит от назначения терминалов с HDMI IN 1 по IN 6. При поставке с завода входные
терминалы назначены DVD, SAT/CBL, HDMI 3, HDMI 4, HDMI 5 и HDMI 6 последовательно, начиная с терминала
HDMI
IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 3 или HDMI 6/MHL в основной зоне для HDZONE можно будет выбрать только
тот вход, который выбран в основной зоне. (Можно будет выбрать другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
! При выборе любого из входов INTERNET RADIO, PANDORA, MEDIA SERVER, FAVORITES или iPod/USB в основной
зоне для HDZONE можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать
другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.

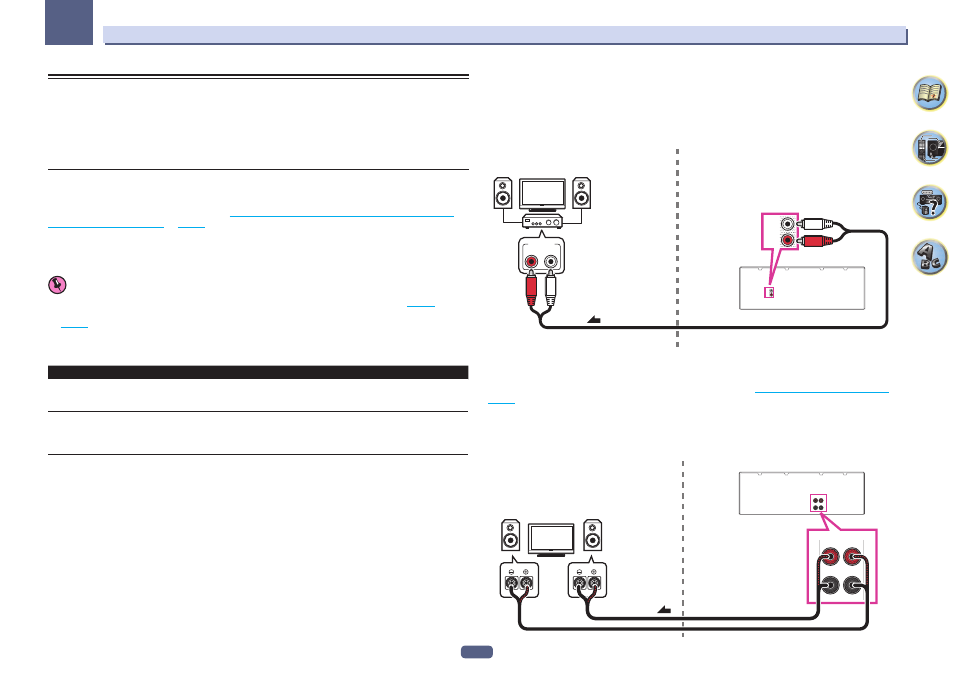

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
%
Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
L
R
ZONE 2
OUT
L
R
ZONE 2
OUT
R
L
AUDIO IN
Под-зона (ZONE 2)
Основная зона
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в
Настройка акустической системы
(
стр. 92
).
%
Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
SURROUND BACK / HDZONE
R
L(Single)
SURROUND BACK / HDZONE
R
L
(Single)
R
L
Под-зона (ZONE 2)
Основная зона
