Подключение оборудования
03
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может пока-
заться. В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего
кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
!
Перед выполнением или изменением подключений, отключите питание и отсоедините кабель питания
от розетки. Включение должно быть последним шагом.
!
При выполнении подключений кабели питания подключаемых устройств также должны быть отсоеди-
нены от розеток.
!
В зависимости от подключаемого устройства (усилитель, ресивер, др.) способы подключения и назва-
ния терминалов могут отличаться от описаний в данном руководстве. Также смотрите инструкции по
эксплуатации к соответствующим устройствам.

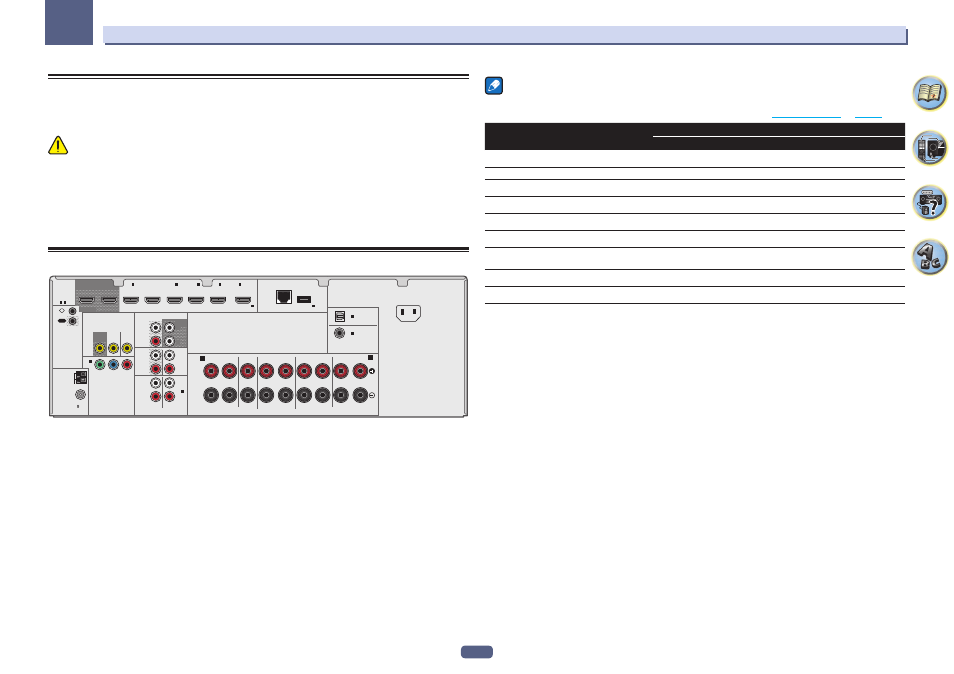

Задняя панель
HDMI
A
IN
1
IN
1
IN (TV)
1
IN (DVD)
1
-
1 6
FRONT HEIGHT / WIDE /
SURROUND BACK / HDZONE
SURROUND
CENTER
FRONT
R
L
R
L
R
L
R
L
(Single)
B
OUT
IN
IN
2
IN
3
IN
4
IN /MHL
6
(SAT/CBL)
ASSIGNABLE
BD IN
LAN
(10/100)
(
OUTPUT 5 V
0.6 A MAX)
(
OUTPUT 5 V
0.9 A MAX)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
IR
MONITOR
OUT
SAT/CBL
IN
DVD
IN
P
R
P
B
Y
(DVD)
ASSIGNABLE
COMPONENT VIDEO
VIDEO
ANTENNA
AUDIO
FM UNBAL
75
AM LOOP
SUB
WOOFER
FRONT
1
2
PRE OUT
L
R
DVD
IN
1
ANALOG
IN
(CD)
ASSIGNABLE
SPEAKERS
L
R
SAT/CBL
IN
L
R
ZONE 2
OUT
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
(DVD)
AC IN
Примечание
Функции входа ниже устанавливаются по умолчанию для различных входных терминалов ресивера. Для
переключения терминалов при использовании других подключений см.
Меню Input Setup
на
стр. 40
.
Функция входа
Терминалы входа
HDMI
Audio
Component
BD
(BD)
DVD
IN 1
COAX-1
IN 1
SAT/CBL
IN 2
TV
OPT-1
HDMI 3
IN 3
HDMI 4
IN 4
HDMI 5
(передняя панель)
IN 5
HDMI 6/MHL
IN 6
CD
ANALOG-1
