Другие подключения
09
48
Ru

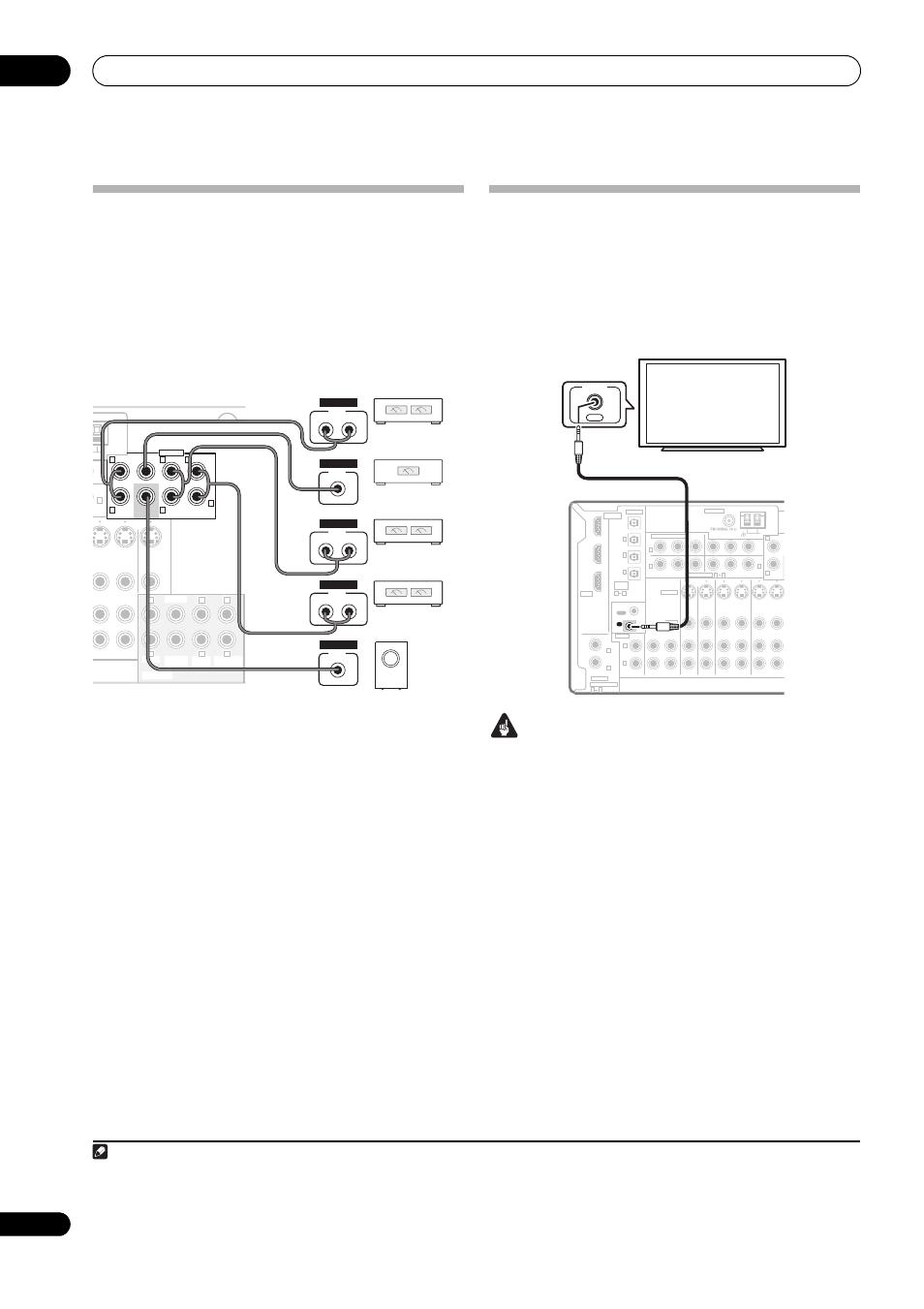

Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей выполните
соединения, показанные ниже.
• Перед выполнением или изменением схем
подсоединения отключите кабель питания от розетки
переменного тока.
• Можно использовать дополнительный усилитель как на
выходе предварительного усилителя заднего канала
объемного звучания, так и на отдельном
громкоговорителе. В этом случае подсоедините
усилитель только к левому (L (Single (Одиночный)))
разъему.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его
конфигурации, описанной в разделе Настройка задних
громкоговорителей объемного звучания на стр. 37.
• Чтобы был слышен только усиленный звук, установите
систему громкоговорителей в положение OFF (ВЫКЛ.)
или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
• Если низкочастотный громкоговоритель не
используется, то выберите для параметра настройки
громкоговорителей значение LARGE (Большой) (см.
раздел Speaker Setting (Настройка громкоговорителей)
на стр. 42).
Использование ресивера с
плазменным дисплеем Pioneer
При наличии плазменного дисплея Pioneer для его
подключения данному устройству можно использовать
кабель SR+
1
. В результате можно будет пользоваться
различными удобными функциями, такими как
автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.
2
Внимание
• Если плазменный дисплей Pioneer подключен с
помощью кабеля SR+, то для управления функциями
ресивера потребуется направить пульт дистанционного
управления на датчик плазменного дисплея. В этом
случае, если плазменный дисплей будет отключен, то
управлять ресивером с помощью пульта
дистанционного управления будет невозможно.
• Прежде, чем можно будет использовать
дополнительные функции SR+, необходимо сделать
несколько настроек на ресивере. Для получения более
подробных инструкций см. разделы Меню назначения
входов на стр. 50 и Параметры настройки SR+ для
плазменных дисплеев Pioneer на стр. 52.
VSX-1016V
(Single)
IN
OUT
IN
MONITOR
OUT
OUT
DVR/VCR2
AM LOOP
PRE OUT
OUT
IN
3
R
R
R
R
R
R
L
L
L
L
L
L
CENTER
CENTER
MULTI CH IN
FRONT
FRONT
SUR-
ROUND
SUR-
ROUND
SURROUND
BACK
SURROUND
BACK
SUB
WOOFER
SUB
WOOFER
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Усилитель
переднего
канала
Усилитель канала
объемного
звучания
Усилитель заднего
канала объемного
звучания
Активный
низкочастотный
громкоговоритель
Усилитель
центрального
канала (моно)
Примечание
1 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной
информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-
разъем для головных телефонов с 3 кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
VIDEO
S-VIDEO
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
L
OUT
IN
2
1
ASSIGNABLE
3
1
C
FRONT
OUT
CONTROL
VSX-1016V
Плазменный дисплей
Pioneer
