Подключение оборудования 03
13
Ru
10 Выходы композитного видео и S-video для монитора
Используйте для подключения мониторов и ТВ.
 Подключение ТВ и проигрывателя дисков DVD на
стр. 14.
11
Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
 Подключение многоканальных аналоговых входов на
стр. 46.
12
Контакты громкоговорителей
Используйте для подключения основных передних
громкоговорителей, центрального громкоговорителя,
громкоговорителей объемного звучания и задних
громкоговорителей объемного звучания.
 Установка акустической системы на стр. 18.

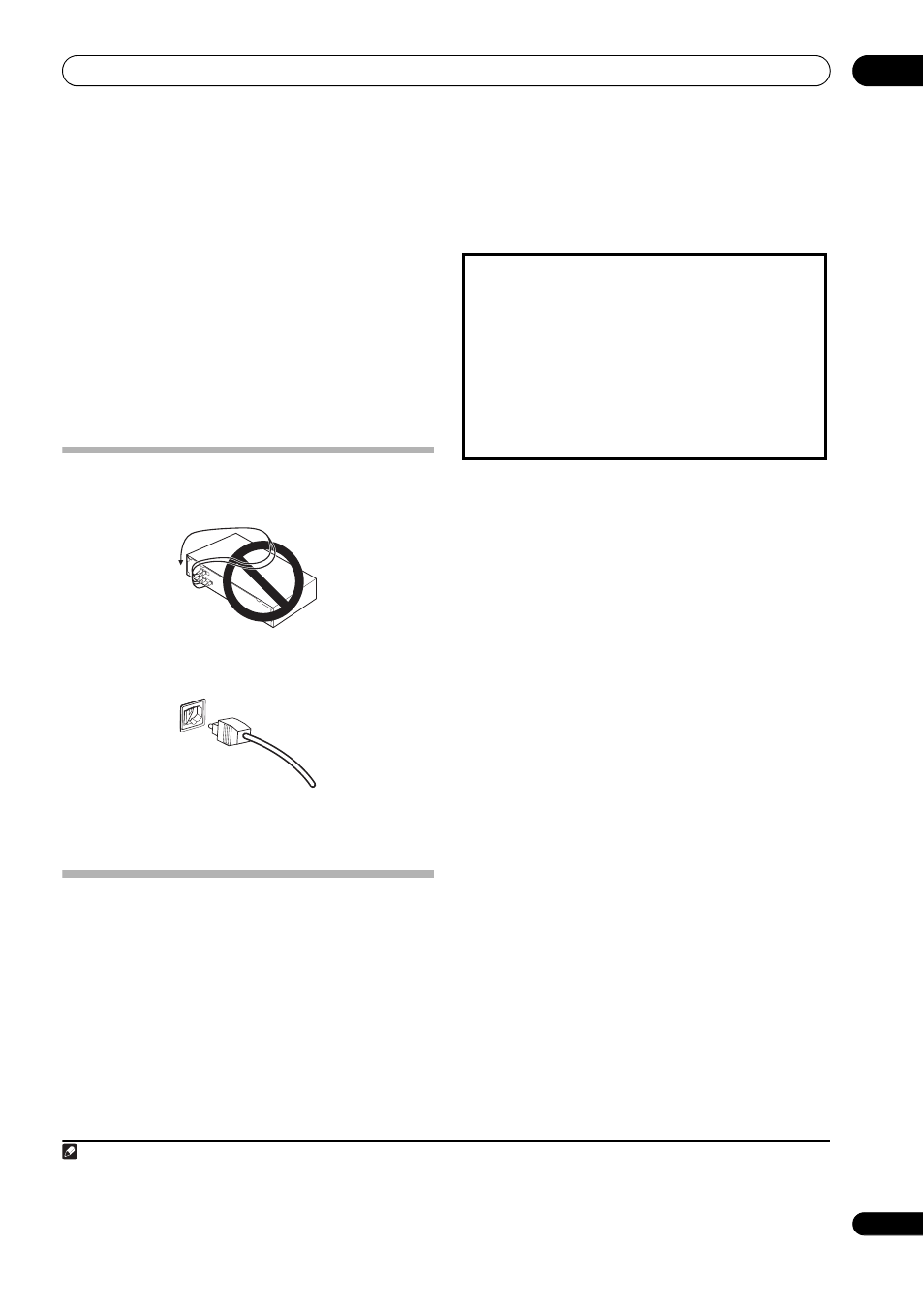

Подключение кабелей
• Во избежание фонового шума не кладите
подключенные кабели на ресивер.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об острые
углы.
О преобразователе видеосигнала
Когда преобразователь видеосигнала включен, все
аналоговые видеоисточники выводятся через разъемы
MONITOR VIDEO OUT (
ВИДЕОВЫХОД МОНИТОРА)
(конвертирование видеосигнала формата HDMI и
компонентного видеосигнала с прогрессивной разверткой и
высокой детализацией невозможно).
1
Для получения
информации о включении и выключении преобразователя
видеосигнала см. раздел Настройка преобразователя
(видеоконвертора). на стр. 52.
Если для нескольких видеокомпонентов назначена одна и
та же функция входа (см. раздел на Меню назначения входов
на стр. 50) преобразователь устанавливает последовать их
использования в следующем порядке: компонентное видео,
S-video, затем композитное видео.
• Для обеспечения оптимальных рабочих
видеохарактеристик THX рекомендует ВЫКЛЮЧИТЬ
(OFF.)
преобразование видеосигнала (Настройка
преобразователя (видеоконвертора). на стр. 52).
Примечание
1 При подключении этих видеоисточников используемый монитор/телевизор следует подключить к выходам ресивера HDMI/компонентного видео. Если
видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте отрегулировать настройки разрешения используемого компонента
или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого невозможно. В этом
случае используйте (аналоговое) подключение S-video или композитное подключение.
При работе данного изделия используется
технология защиты авторских прав, защищенная
патентами США и другими правами
интеллектуальной собственности. Данная
технология по защите авторских прав должна
использоваться только с разрешения корпорации
Macrovision и предназначена только для
домашнего и другого ограниченного
использования потребителями, если иное не
указано в специальном разрешении Macrovision.
Инженерный анализ и разборка запрещены.
