Подключение оборудования

03

17

Ru

О декодере WMA9 Pro

Это устройство имеет встроенный декодер Windows
Media

®

Audio 9 Professional

1

(WMA9 Pro), поэтому

возможно воспроизведение аудиосигнала с кодированием
WMA9 Pro при помощи коаксиального или оптического

цифрового соединения при подключении к проигрывателю,

совместимому с WMA9 Pro. Однако подключенный ПК,

проигрыватель DVD, приставка и т.д. должны выводить

аудиосигнал в формате WMA9 Pro через коаксиальный или

оптический цифровой выход.

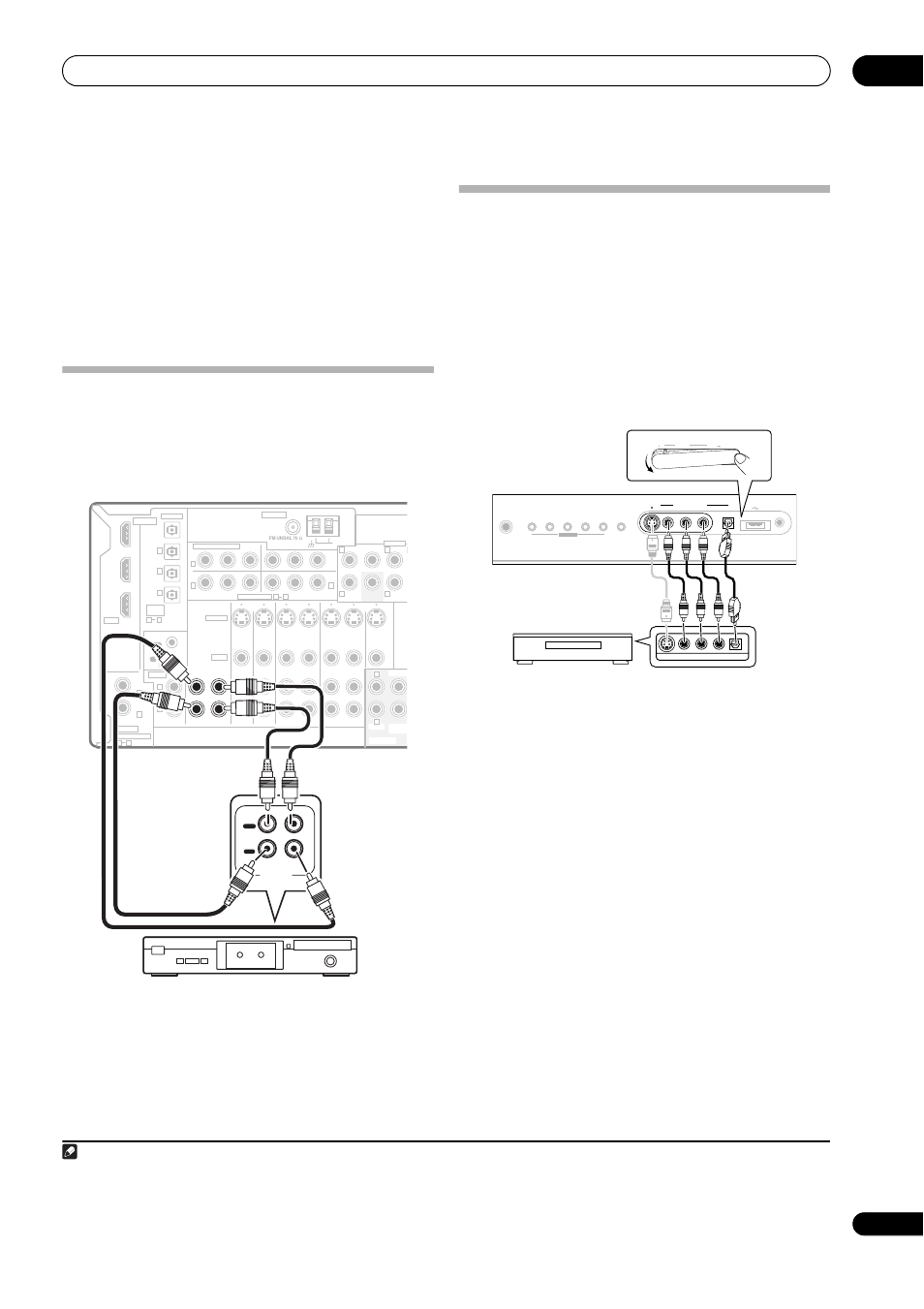

Подключение аналоговых

аудиоисточников

Ресивер оснащен двумя стереофоническими аудиовходами.

Один из этих входов (CD-R/TAPE/MD) имеет

соответствующие выходы для использования с

аудиорекордерами.

Соедините аналоговые аудиовыходы источника со

одним из аудиовходов (AUDIO).

Подключите с помощью стереофонического кабеля RCA с

аудиоштекером.

• Если подключается магнитофон, MD-рекордер и т.д.,

соедините аналоговые аудиовыходы (OUT) ресивера с

аналоговыми аудиовходами устройства.

Подключение компонента к входам на

передней панели

На передней панели ресивера имеются следующие входы:

гнездо композитного видео (VIDEO), гнездо S-video
(S-VIDEO), стереофонические аналоговые аудиовходы
(AUDIO L/R) и оптический цифровой аудиовход (DIGITAL).

Эти соединения можно использовать для любых

компонентов аудио/видео, но они особенно удобны для

использования с переносными устройствами, такими как,

видеокамеры, игровые видеоприставки и переносное аудио/

видеооборудование.

• Нажмите на выступ PUSH OPEN для доступа к

видеоразъемам передней панели.

• Выберите эти входы, нажав кнопку VIDEO/GAME

(

ВИДЕО/ИГРА) или с помощью кнопку INPUT SELECT

(

ВЫБОР ВХОДА) (на пульте дистанционного

управления) для выбора пункта VIDEO/GAME.

Примечание

1 • Microsoft, Windows Media

®

и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в

США и/или других странах.

• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников

формата WMA9 Pro 96 кГц снижается до 48 кГц.

VSX-1016V

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

VIDEO

S-VIDEO

PRE OUT

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUB
WOOFER

SUB
WOOFER

PLAY

OUT

IN

REC

R

L

AUDIO IN/OUT

Кассетный магнитофон и т.д.

Игровая ТВ-приставка,

видеокамера и т.д.

PHONES

SYSTEM

SETUP

TUNING/

STATION

TUNER

EDIT

SPEAKERS

RETURN

TONE

MULTI JOG

MCACC

SETUP MIC

DIGITAL IN

AUDIO

R

L

VIDEO

VIDEO/GAME INPUT

S-VIDEO

USB

VIDEO OUTPUT

DIGITAL OUT

PUSH
OPEN

MCACC

SETUP MIC

DIGITAL IN

AUDIO

R

L

VIDEO

VIDEO INPUT

S-VIDEO

USB
