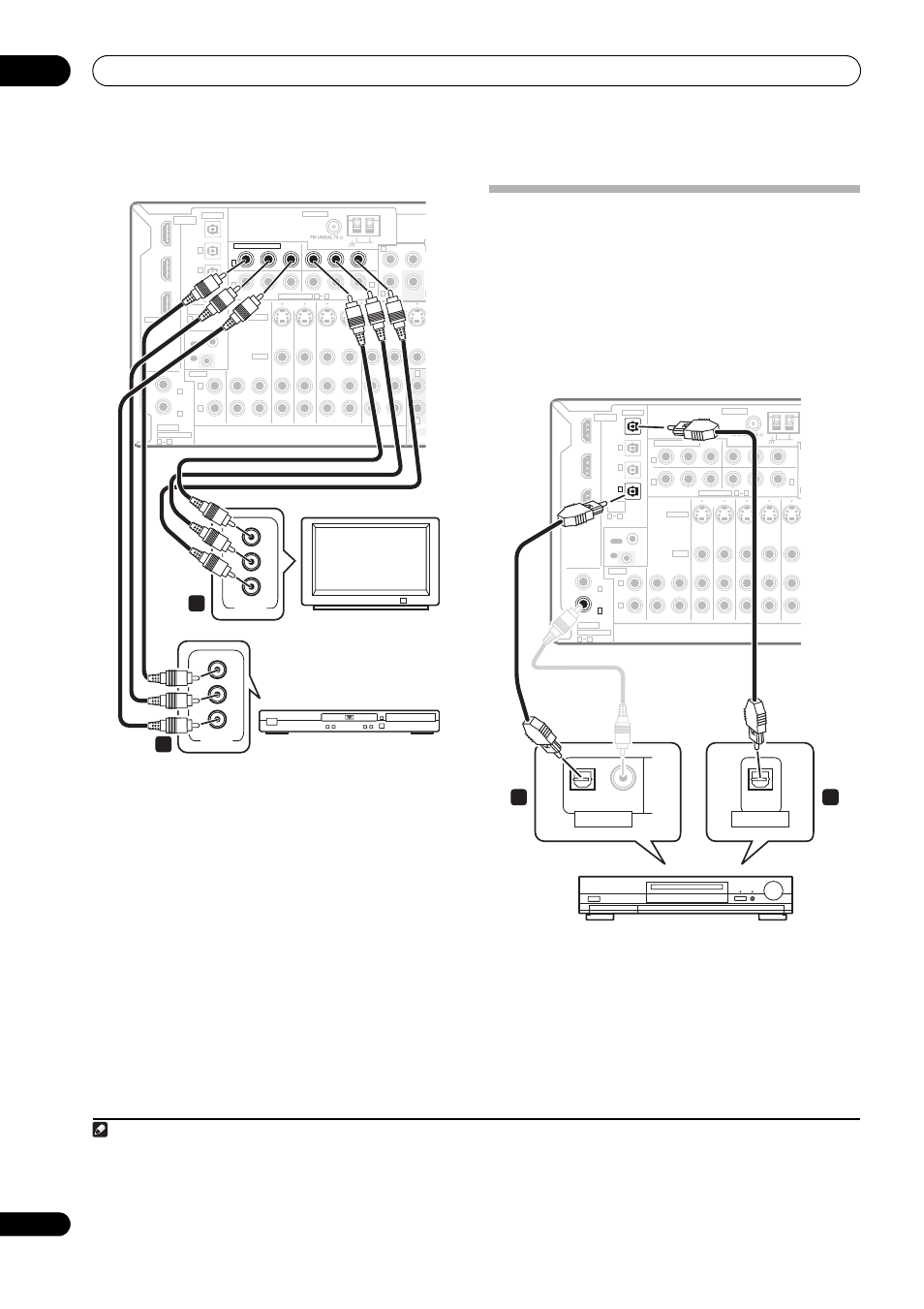

Соедините выходы компонентного видео компонента
источника с набором входов ASSIGNABLE COMPONENT
VIDEO (
НАЗНАЧАЕМЫЙ КОМПОНЕНТ - ВИДЕО).
Установите соединение при помощи тройного видеокабеля
компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню назначения входов на
стр. 50.
2
Соедините гнезда COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО) со входами компонентного
видео телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты
как для воспроизведения, так и для создания цифровых
записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.
1
Соедините цифровой аудиовыход оптического
типа
1
используемого цифрового компонента со входом
DIGITAL 3 (CD).
Для соединения используйте оптический кабель.
2
Для подключения записывающей температуры
соедините выход оптического типа DIGITAL
(
ЦИФРОВОЙ) с цифровым входом рекордера.
Для подключения к выходу DIGITAL OUT (ЦИФРОВОЙ
ВЫХОД) используйте оптический кабель.
