Подключение оборудования 03
18
Ru
Установка акустической системы
Для наиболее полного использования возможностей
объемного звучания ресивера подключите все
громкоговорители: передние, центральный, объемного
звучания, задний громкоговоритель объемного звучания, а
также низкочастотный громкоговоритель. И хотя такая
схема идеальна, можно выполнить и другие конфигурации:
без подключения низкочастотного или центрального
громкоговорителя, или даже без подключения
громкоговорителей объемного звучания. Вообще
необходимы только передние громкоговорители (правый и
левый). Учтите, что боковые громкоговорители объемного
звучания всегда нужно подключать в паре, однако задний
громкоговоритель объемного звучания может быть
подключен отдельно (к контактам левого громкоговорителя
объемного звучания). Можно использовать
громкоговорители с номинальным сопротивлением от 6 ом
до 16 ом (если предполагается использование
громкоговорителей с сопротивлением менее 8 ом, см.
раздел Изменение сопротивления громкоговорителей на
стр. 54).

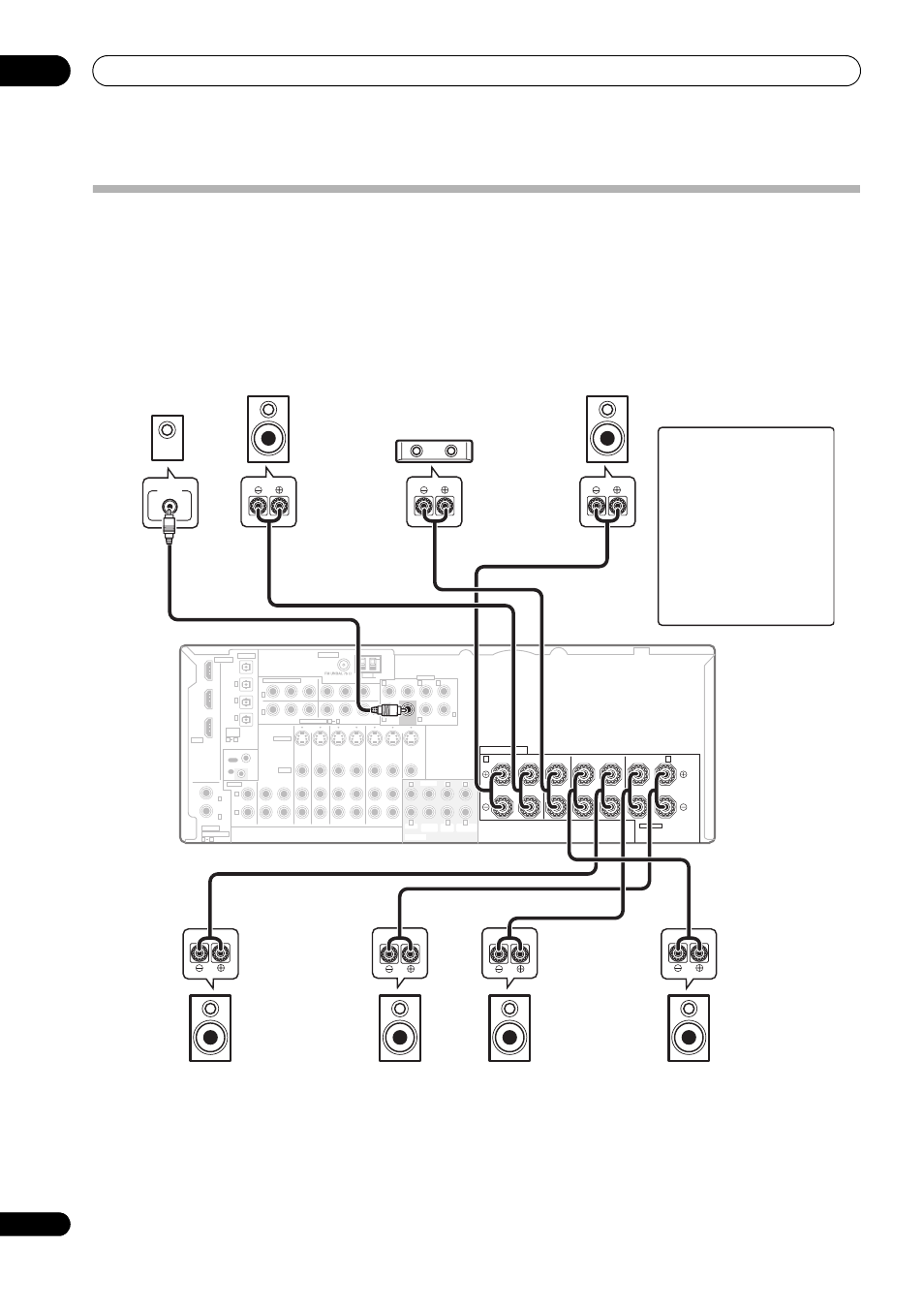

Подключение громкоговорителей
Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с разъемами на самих громкоговорителях.
SPEAKERS
A B R L R L R L ( Single)
(Single)
FRONT CENTER SURROUND SURROUND BACK /
SELECTABLE
SEE INSTRUCTION MANUAL CD
IN IN IN IN IN IN OUT OUT OUT
IN IN IN IN MONITOR
OUT OUT OUT
CD-R/TAPE/MD DVD/LD DVR/VCR1 DVR/VCR2 TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y P B P R Y P B P R
Y P B P R Y P B P R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
VIDEO
S-VIDEO
PRE OUT COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3 1
R
L
R
R R
R
R R
L L
L L L
L
OUT
IN
2 1
ASSIGNABLE 3 1
CENTER
CENTER
MULTI CH IN
FRONT
FRONT
SUR-
ROUND
SUR-
ROUND SURROUND
BACK
SURROUND
BACK SUB
WOOFER
SUB
WOOFER
LINE LEVEL
INPUT
VSX-1016V
Передний
левый
Передний
правый
Центральный
Левый
объемного
звучания
Правый
объемного
звучания
Правый задний
громкоговоритель
объемного звучания
Левый задний
громкоговоритель
объемного звучания
Низкочастотный
громкоговоритель
ВНИМАНИЕ
Если система ВКЛЮЧЕНА,
прикосновение к контактам
громкоговорителей ОПАСНО.
Во избежание опасности
поражения электрическим
током при подключении или
отключении кабелей
громкоговорителей
отсоединяйте кабель питания,
прежде чем прикасаться к
любым неизолированным
деталям.
