31
03
Подключение оборудования

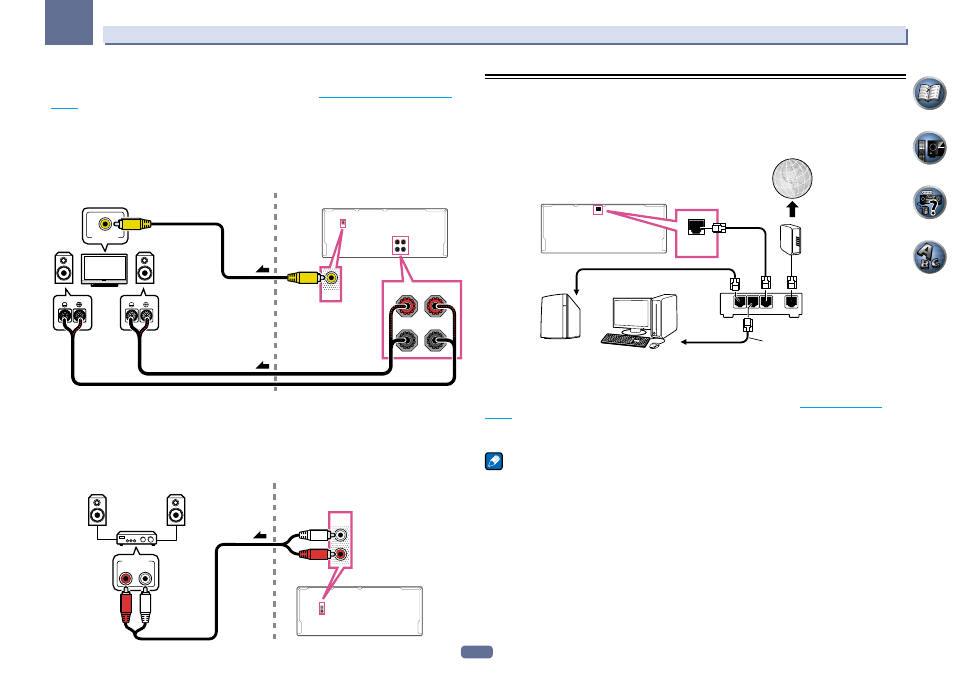

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в Настройка акустической системы
( стр. 86 ).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
R
Под-зона ( ZONE 2) Основная зона
VIDEO IN
(Single)
SURROUND BACK
R L ZONE 2
OUT
(Single) SURROUND BACK R L
ZONE 2 OUT
L
2
1
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3 OUT
R L
AUDIO IN
Под-зона ( ZONE 3) Основная зона
Подключение к сети через интерфейс LAN
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать Интернет-
радиостанции. Для прослушивания Интернет-радиостанций, требуется заранее заключить договор с ISP
(провайдером Интернет услуги).
Подключив таким способом, можно будет воспроизводить аудиофайлы, сохраненные на компонентах в
локальной сети, включая компьютер.
LAN (10/100)
LAN (10/100)
WAN 3 2 1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается отдельно) к порту LAN
к порту LAN
Компьютер NAS
Подключите терминал LAN на данном ресивере к терминалу LAN на маршрутизаторе (с или без встро-
енной функции DHCP сервера) через прямой LAN кабель (CAT 5 или выше).
Включите функцию DHCP сервера маршрутизатора. В случае, если на маршрутизаторе отсутствует
функция DHCP сервера, необходимо настроить сеть вручную. Подробнее, см. Меню Network Setup на
стр. 88 .
Технические характеристики терминала LAN
! Терминал LAN : гнездо Ethernet (10BASE-T/100BASE-TX)
Примечание
! Смотрите руководство по управлению к имеющемуся оборудованию, так как подключенное оборудо-
вание и метод подключения могут отличаться в зависимости от среды Интернет.
! При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с
провайдером Интернет услуги. Подробнее, свяжитесь с ближайшим провайдером Интернет услуги.
