Дисплей – Инструкция по эксплуатации Pioneer SC-2022-K
Страница 13
13
02
Органы управления и индикаторы

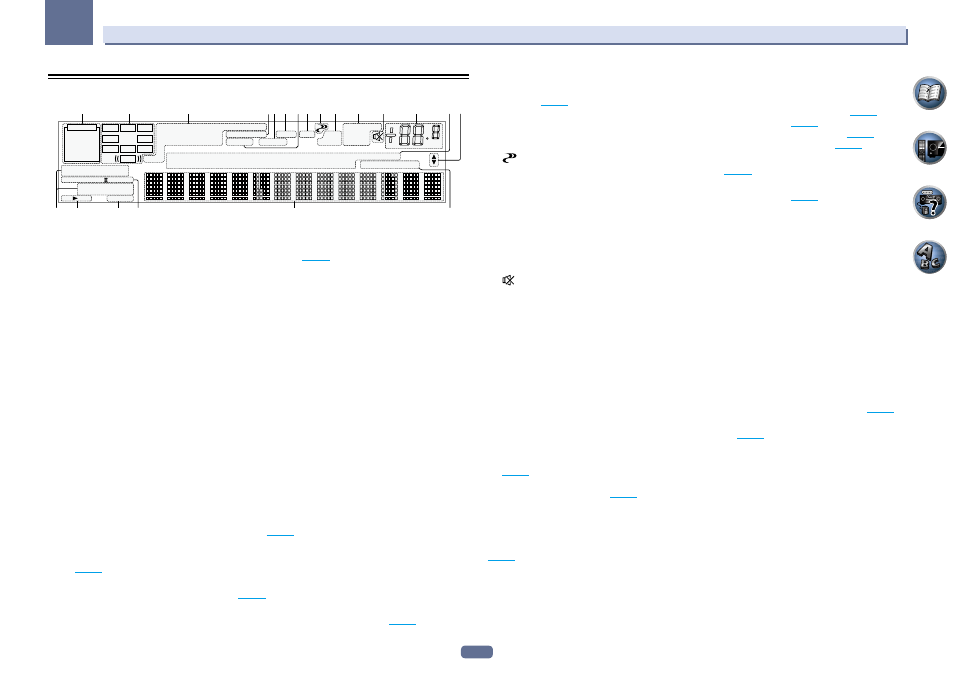

Дисплей
HDMI
DIGITAL
ANALOG
L
C
R
SL
SR
XL
XR
XC
LFE
AUTO
DIGITAL PLUS
AUTO SURROUND
STREAM DIRECT
PROLOGIC x Neo:6
ADV.SURROUND
STANDARD
SP AB SLEEP
DSD PCM
DTS HD ES 96/24
MSTR
S.RTRV SOUND
UP MIX
OVER MONO
dB
2
MULTI-ZONE
STEREO
TrueHD
TUNED RDS
PQLS ALC ATT
2
2
USB
VIDEO
TV
DVD
HDMI
DVR
BD
CD
TUNER
iPod
[ 2 ] [ 3 ] [ 4 ]
2
1
3
10
8
6
5
4
11
9
12
13
14
19
20
16
17 18
15
8
7
1 Индикаторы сигнала
Высвечиваются для обозначения текущего выбранного входного сигнала. AUTO высвечивается, если
ресивер настроен на автоматический выбор входного сигнала (
стр. 52
).
2 Индикаторы формата программы
Высвечивается для обозначения каналов, куда поступают цифровые сигналы.
!
L/R – Левый передний/Правый передний канал
!
C – Центральный канал
!
SL/SR – Левый/Правый канал объемного звучания
!
LFE – Канал низкочастотных эффектов (индикаторы (( )) высвечиваются, когда поступает сигнал
низкочастотных эффектов)
!
XL/XR – Два канала, помимо каналов выше
!
XC – Любой один канал, помимо каналов выше, монофонический канал объемного звучания или
флаг матричной кодировки
3 Индикаторы цифрового формата
Высвечиваются при обнаружении сигнала, закодированного в соответствующем формате.
!
2 DIGITAL – Высвечивается при декодировании Dolby Digital.
!
2 DIGITAL PLUS – Высвечивается при декодировании Dolby Digital Plus.
!
2 TrueHD – Высвечивается при декодировании Dolby TrueHD.
!
DTS – Высвечивается при декодировании DTS.
!
DTS HD – Высвечивается при декодировании DTS-HD.
!
96/24 – Высвечивается при декодировании DTS 96/24.
!
DSD PCM – Высвечиваются во время преобразования с DSD (Direct Stream Digital) на PCM у SACD
дисков.
!
PCM – Высвечивается во время воспроизведения сигналов PCM.
!
MSTR – Высвечивается во время воспроизведения сигналов DTS-HD Master Audio.
4 MULTI-ZONE
Высвечивается при включении функции MULTI-ZONE (
стр. 68
).
5 SOUND
Высвечивается при выборе функции DIALOG E (Усиление диалога) или TONE (управление тонально-
стью) (
стр. 63
).
6 PQLS
Высвечивается при включении функции PQLS (
стр. 60
).
7 S.RTRV
Высвечивается при включении функции Автоматического восстановления звучания (
стр. 63
).
8 Индикаторы режима прослушивания
!
AUTO SURROUND – Высвечивается при включении функции Автоматической настройки объемного
звучания (
стр. 50
).
!
ALC – Высвечивается при выборе режима ALC (Автоматическое управление уровнем) (
стр. 50
).
!
STREAM DIRECT – Высвечивается при выборе режима Direct/Pure Direct (
стр. 51
).
!
ADV.SURROUND – Высвечивается при выборе одного из режимов Advanced Surround (
стр. 51
).
!
STANDARD – Высвечивается при включении одного из режимов Standard Surround (
стр. 50
).
9
(PHASE CONTROL)
Высвечивается при включении режима Управления фазой (
стр. 52
).
10 Индикаторы аналогового сигнала
Высвечиваются для обозначения уменьшения уровня аналогового сигнала (
стр. 63
).
11 Индикаторы тюнера
!
TUNED – Высвечивается при приеме радиосигнала.
!
STEREO – Высвечивается при приеме стереосигнала в диапазоне FM в автоматическом стереофони-
ческом режиме.
!
MONO – Высвечивается, когда монофонический режим установлен с помощью MPX.
!
RDS – Высвечивается при приеме трансляции RDS.
12
Высвечивается при приглушении звучания.
13 Уровень регулятора громкости
Отображает общий уровень громкости.
«---» обозначает минимальный уровень, и «+12dB» обозначает максимальный уровень.
14 Индикаторы функций входа
Высвечиваются для обозначения выбранной функции входа.
15 Индикаторы прокрутки
Высвечиваются, когда имеется больше параметров выбор при выполнении различных настроек.
16 Индикаторы громкоговорителей
Высвечивается для обозначения текущей акустической системы с использованием SPEAKERS (
стр. 67
).
17 SLEEP
Высвечивается, когда ресивер находится в режиме ожидания (
стр. 69
).
18 Индикаторы формата матричного декодирования
!
2PRO LOGIC IIx– Высвечивается для обозначения декодирования 2 Pro Logic II / 2 Pro Logic IIx
(
стр. 50
).
!
Neo:6 – Когда включен один из режимов Neo:6 ресивера, данный индикатор высвечивается для обо-
значения обработки Neo:6 (
стр. 50
).
19 Символьный дисплей
Отображает различную информацию о системе.
20 Индикатор режима ДУ
Высвечивается для обозначения настройки режима ДУ ресивера. (Не отображается при установке на 1.)
(
стр. 90
)
