Страница 26
26
03
Подключение оборудования
!
Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 24
).
!
При использовании оптического цифрового аудиокабеля потребуется указать ресиверу, к какому его
цифровому входу подключен проигрыватель (см.
Меню Input Setup
на
стр. 38
).

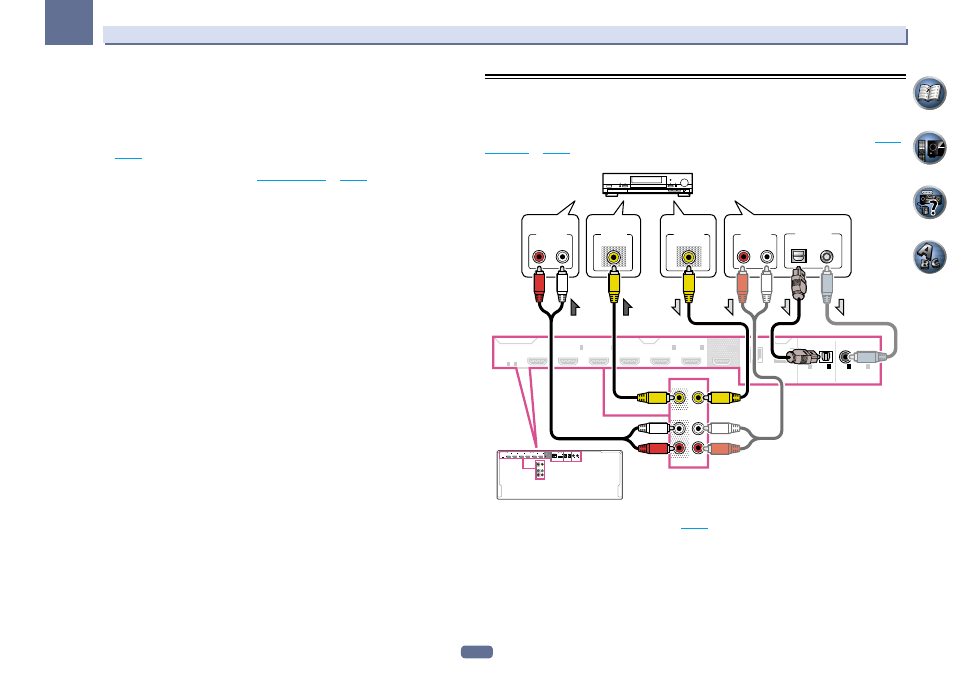

Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также
Меню
Input Setup
на
стр. 38
).
HDMI
BD IN
(OUTPUT 5 V
0.6 A MAX)
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
1
-
6
OUT
VIDEO
AUDIO
DVR/BDR
IN
OUT
HDMI
BD IN
OUT
(OUTPUT 5 V
0.6 A MAX)
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
6
LAN (10/100) DC OUTPUT
for WIRELESS LAN OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
1
-
6
VIDEO
AUDIO
DVR/BDR
IN
OUT
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
ANALOG
R
L
AUDIO IN
Выберите один
HDD/DVD-рекордер, BD-рекордер, др.
VIDEO
VIDEO OUT
VIDEO
VIDEO IN
!
Для выполнения записи требуется подключить аналоговые аудиокабели (цифровое подключение
предназначено только для воспроизведения) (
стр. 68
).
