29









03

Подключение оборудования

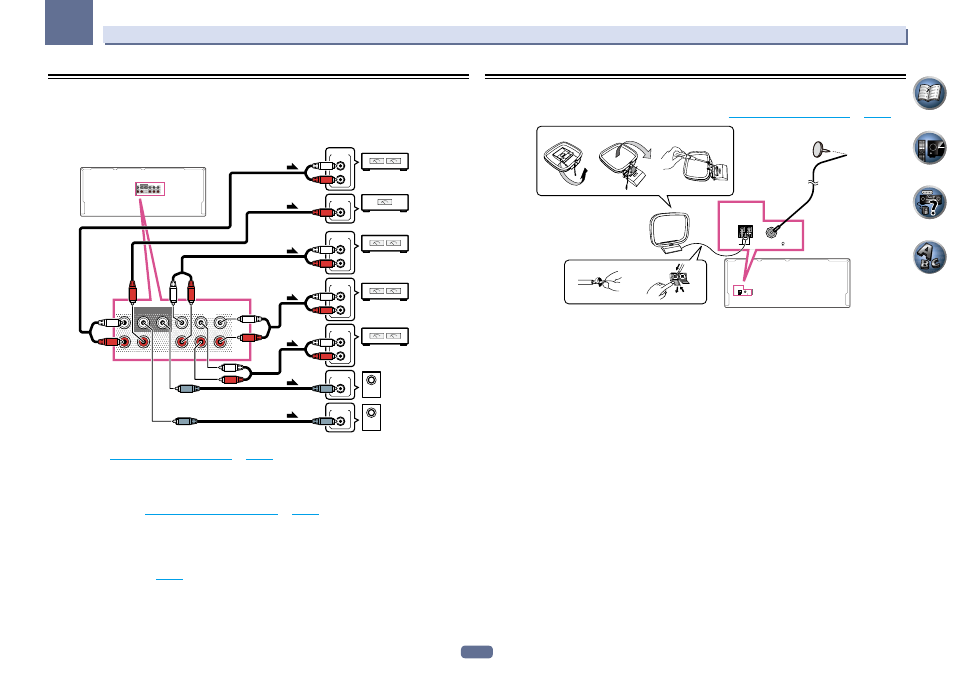

Подключение дополнительных усилителей

Мощности данного ресивера более, чем достаточно для любого домашнего применения, но имеется

возможность подключения дополнительных усилителей к каждому каналу системы при помощи выходов

предварительного усилителя. Для подключения усилителей для подъема мощности громкоговорителей,

выполните подключения, показанные ниже.

PRE OUT

SUBWOOFER

1

2

SURROUND SURR BACK FH / FW

(Single)

FRONT

CENTER

L

R

PRE OUT

SUBWOOFER

1

2

SURROUND SURR BACK FH / FW

(Single)

FRONT

CENTER

L

R

R

L

ANALOG

INPUT

R

L

ANALOG

INPUT

R

L

ANALOG

INPUT

ANALOG

INPUT

ANALOG

INPUT

R

L

ANALOG

INPUT

Усилитель

переднего канала

Усилитель

центрального канала (моно)

Усилитель канала

объемного звучания

Усилитель переднего

верхнего или переднего

бокового канала

Усилитель заднего канала

объемного звучания

Активный

низкочастотный

громкоговоритель 1

ANALOG

INPUT

Активный

низкочастотный

громкоговоритель 2

!

Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-

рителей (см.

Настройка громкоговорителей

на

стр. 83

) на LARGE.

!

Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего

канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подключите усили-

тель только к левому (SURROUND BACK L (Single)) терминалу.

!

Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от его конфи-

гурации, описанной в

Настройка акустической системы

на

стр. 86

.

!

При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно

подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-

ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком

случае оба низкочастотных громкоговорителя дают одинаковое звучание.

!

Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-

говорителей на SP: OFF (

стр. 67

) или просто отсоедините все громкоговорители, подключенные непо-

средственно к ресиверу.

Подключение антенн AM/FM

Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при-

ема и качества звучания, подключите внешние антенны (см.

Подключение внешних антенн

на

стр. 30

).

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы, вставьте по одному проводу в каждый разъем до

конца, затем отпустите выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (

рис. а), затем закрепите

рамочную антенну на стойке с помощью зажима (

рис. b).

!

Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к

поверхности с помощью винтов (

рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве

приема.

4 Установите антенну AM на плоскую поверхность и в направлении наилучшего

приема.
5 Подключите проволочную антенну FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или

дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
