18
03
Подключение оборудования
Выбор системы громкоговорителей
Данный аппарат позволяет создавать различные системы объемного звучания в соответствии с количе-
ством имеющихся громкоговорителей.
! Обязательно подключите громкоговорители к передним левому и правому каналам (L и R).
! Можно также подключить только один из задних громкоговорителей объемного звучания (SB) или
вообще не подключать их.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
Выберите одну из схем [A] - [E] ниже.
Важное предупреждение
! Настройка Speaker System должна быть выполнена при использовании любых подключений, показан-
ных ниже, за исключением [А] (см. Настройка акустической системы на стр. 86 ).
! Звук не выводится одновременно от передних верхних, передних боковых громкоговорителей, гром-
коговорителей В и задних громкоговорителей объемного звучания. Воспроизводящие громкоговори-
тели различаются в зависимости от входного сигнала или режима прослушивания.

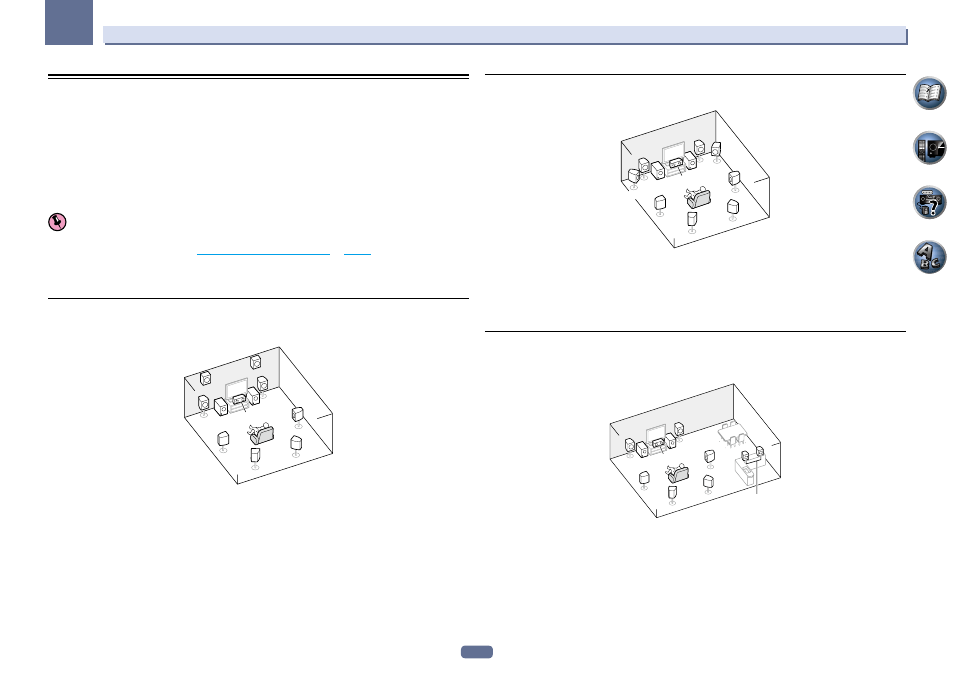

[A] 7,2-канальная система объемного звучания (передние верхние)
*Настройка по умолчанию
! Настройка Speaker System: Normal(SB/FH)
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 7,2-канальной системе объемного звучания подключаются левый и правый передние громкоговори-
тели (L/R), центральный громкоговоритель (C), левый и правый передние верхние громкоговорители
(FHL/FHR), левый и правый громкоговорители объемного звучания (SL/SR), задние левый и правый гром-
коговорители объемного звучания (SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Невозможно одновременно выводить звучание от передних верхних громкоговорителей и задних гром-
коговорителей объемного звучания.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
[B] 7,2-канальная система объемного звучания (передние боковые)
! Настройка Speaker System: Normal(SB/FW)
FWR
FWL
SL
L
R
SR
SBL
SBR
SW 2
SW 1
C
В данной схеме левый и правый передние верхние громкоговорители в [A] заменяются левым и правым
передними боковыми громкоговорителями (FWL/FWR).
Невозможно одновременно выводить звук от передних боковых громкоговорителей и задних громкого-
ворителей объемного звучания.
Данная система объемного звучания создает звуковое поле с хорошим объединением звуков от различ-
ных каналов.
[C] 7,2-канальная система объемного звучания и подключение
Громкоговорителей B
! Настройка Speaker System: Speaker B
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одновременно прослушивать 5,2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Те-же
самые подключения также позволяют воспроизводить 7,2- канальное объемное звучание в основной
зоне, когда громкоговорители В не используются.
