Страница 41
41
03
Подключение оборудования

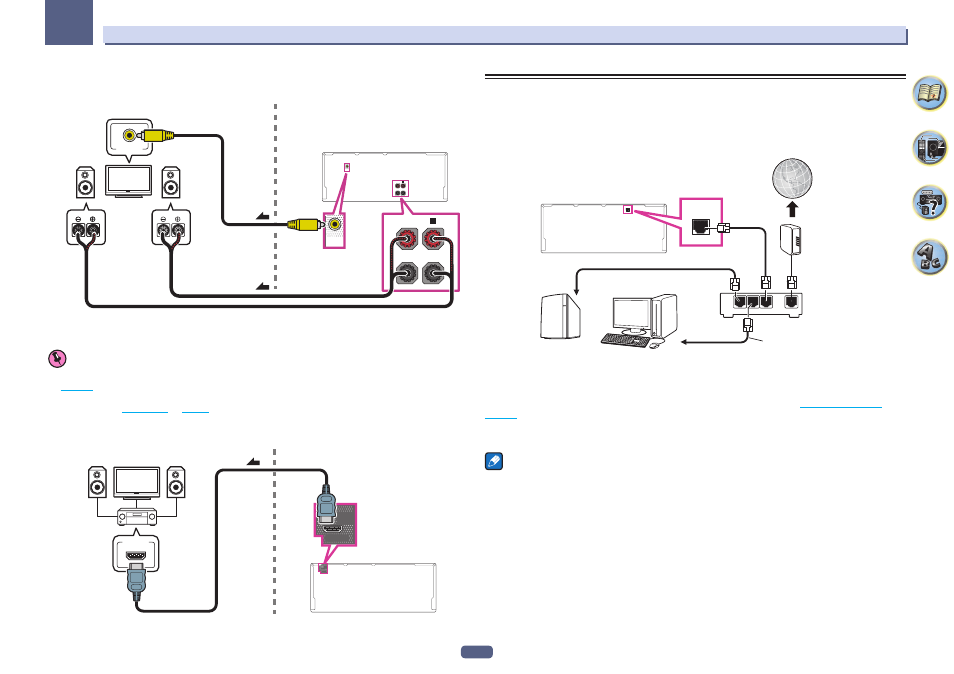

2 Подключите телевизионный монитор к гнезду VIDEO ZONE 3 OUT на данном
ресивере.
ZONE 3
OUT
B
FRONT WIDE /
R
L
R
L
B
FRONT WIDE /
R
L
Под-зона
(
ZONE 3)
Основная зона
ZONE 3
OUT
VIDEO IN
2
1
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 109
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 74
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 3
(HD ZONE)
SELECTABLE
OUT 3
(HD ZONE)
SELECTABLE
HDMI IN
Под-зона (
HDZONE)
Основная зона
Подключение к сети через интерфейс LAN
Подключив данный ресивер к сети через терминал LAN, можно будет прослушивать Интернет-
радиостанции. Для прослушивания Интернет-радиостанций, требуется заранее заключить договор с ISP
(провайдером Интернет услуги).
Подключив ресивер таким способом, можно будет воспроизводить аудиофайлы, сохраненные на компо-
нентах в локальной сети, включая компьютер.
LAN (10/100)
LAN
(10/100)
WAN
3
2
1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается отдельно)
к порту LAN
к порту LAN
Компьютер
NAS
Подключите терминал LAN на данном ресивере к терминалу LAN на маршрутизаторе (с или без встро-
енной функции DHCP сервера) через прямой LAN кабель (CAT 5 или выше).
Включите функцию DHCP сервера маршрутизатора. В случае, если на маршрутизаторе отсутствует
функция DHCP сервера, необходимо настроить сеть вручную. Подробнее, см.
Меню Network Setup
на
стр. 106
.
Технические характеристики терминала LAN
!
Терминал LAN : гнездо Ethernet (10BASE-T/100BASE-TX)
Примечания
!
Смотрите руководство по использованию имеющегося оборудования, так как подключенное оборудо-
вание и метод подключения могут отличаться в зависимости от среды Интернет.
!
При использовании широкополосного подключения к Интернет, в случае необходимости свяжитесь с
провайдером Интернет услуг.
