38
03
Подключение оборудования
!
Невозможно выполнить понижающее микширование для аудиосигнала, поступающего в MULTI CH IN.
!
Для приема видеосигналов через кабель HDMI требуется выбрать MULTI CH IN в Input в Input Setup
и назначить подключенный терминал HDMI на HDMI Input. Подробнее, см.
Меню Input Setup
на
стр.
48
.
!
Для приема видеосигналов через композитный видеокабель требуется выбрать Multi Ch In Setup
в Other Setup и назначить подключенный видеовходной терминал на Video Input. Подробнее, см.
Настройка многоканального входа
на
стр. 111
.

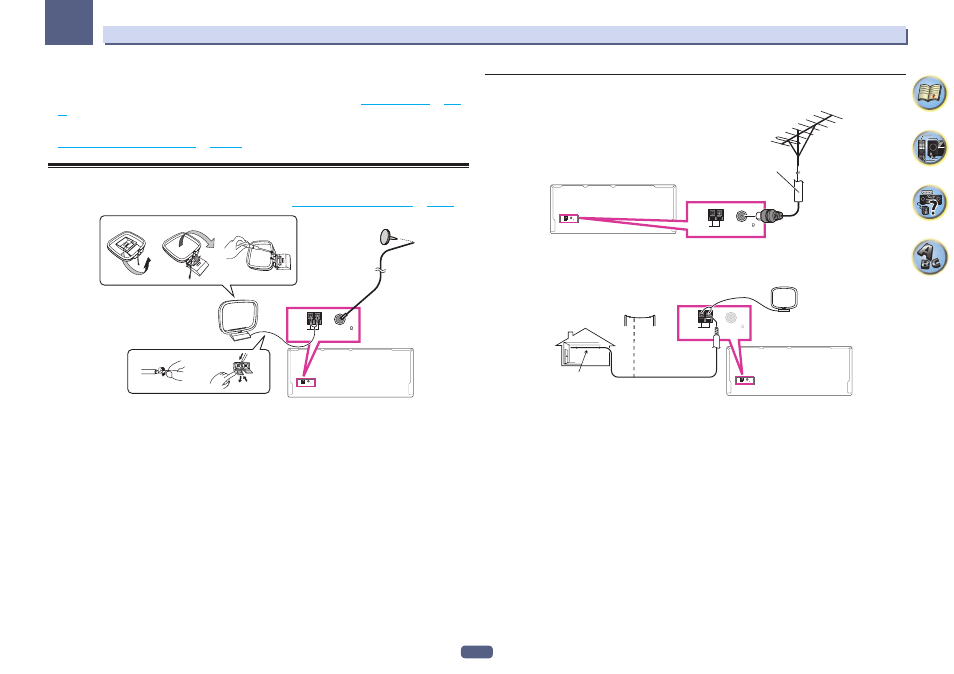

Подключение антенн AM/FM
Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при-
ема и качества звучания, подключите внешние антенны (см.
Подключение внешних антенн
на
стр. 38
).
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
1
4
5
2
3
a
b
c
1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы, вставьте по одному проводу в каждый разъем до
конца, затем отпустите выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (
рис. а), затем закрепите
рамочную антенну на стойке с помощью зажима (
рис. b).
!
Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (
рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве
приема.
4 Установите антенну AM на плоскую поверхность и в направлении наилучшего
приема.
5 Подключите проволочную антенну FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к FM UNBAL 75 W.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
75 Ω коаксиальный кабель
Для улучшения приема в диапазоне AM подключите к разъемам AM LOOP провод длиной от 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально снаружи.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
