27
03
Подключение оборудования

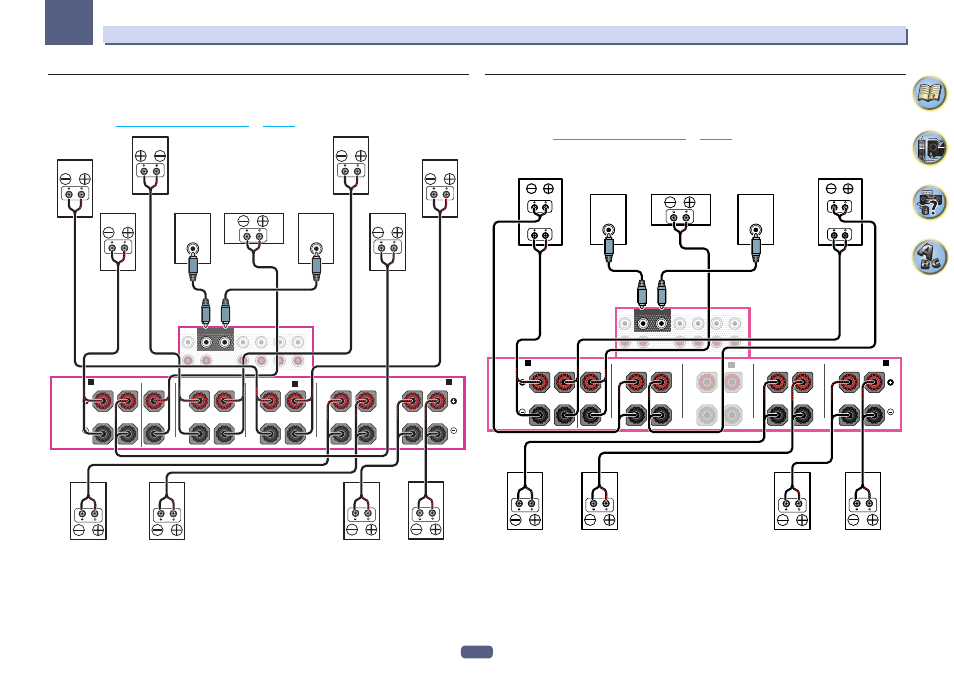

[E] Подключение 7.2-канальной системы объемного звучания (передние
верхние/передние боковые) и ZONE 2 (Multi Zone)
! Выберите ‹7.1ch FH/FW + ZONE 2› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 103 .
SUBWOOFER 1 2 SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER PRE OUT
F WIDE
L
R
SPEAKERS
FRONT CENTER A A B SURROUND SURROUND BACK FRONT HEIGHT FRONT WIDE /
R L R L R L R L R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Правый
объемного звучания
ZONE 2 - Правый ZONE 2 - Левый Левый
объемного звучания
Передний верхний
левый
Передний верхний
правый
Передний
боковой
левый
Передний
боковой
правый
Передний
левый
Передний
правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
[F] Подключение 5.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание) и ZONE
2 (Multi Zone)
! Выберите ‹5.1ch Bi-Amp + ZONE 2› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 103 .
SUBWOOFER 1 2 SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER PRE OUT
F WIDE
L
R
SPEAKERS
FRONT CENTER A A B SURROUND SURROUND BACK FRONT HEIGHT FRONT WIDE /
R L R L R L R L R L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Левый
объемного звучания
Правый
объемного звучания
ZONE 2 - Правый ZONE 2 - Левый
