20
03
Подключение оборудования
Выбор системы громкоговорителей
Данный аппарат оборудован терминалами громкоговорителей для 11 каналов, позволяя пользователям
выбирать различные схемы расположения громкоговорителей/шаблонов использования в зависимости
от их вкусов. Терминалы, куда нужно подключать громкоговорители, различаются в зависимости от
схемы расположения громкоговорителей/шаблонов использования. Перед подключением громкогово-
рителей выберите одну схему расположения громкоговорителей/шаблон использования. Подробнее о
подключениях см. Установка акустической системы на стр. 25 .
Однако, настройки 5.1ch + ZONE 2+3 и Multi-ZONE Music можно использовать по-отдельности в зависи-
мости от ситуации. Данная настройка обычно устанавливается на 5.1ch + ZONE 2+3 и используется для
многозонного воспроизведения/воспроизведения нескольких источников, и при использовании системы,
например, для домашних вечеринок, установите данную настройку на Multi-ZONE Music для взаимодей-
ствия всех зон с основной зоной.
! Обязательно подключите громкоговорители к передним левому и правому каналам (L и R).
! Можно также подключить только один из задних громкоговорителей объемного звучания (SB) или
вообще не подключать их.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
Важное предупреждение
! Настройка Speaker System должна быть выполнена при использовании любых подключений, показан-
ных ниже, за исключением [А] (см. Настройка акустической системы на стр. 103 ).
! Выводящие звучание громкоговорители можно переключать в соответствии со схемой расположения
громкоговорителей/шаблоном использования (нет необходимости выводить звучание со всех подклю-
ченных громкоговорителей). Для переключения выводящих звучание громкоговорителей используйте
кнопку SPEAKERS. Подробнее, см. Переключение терминалов громкоговорителей на стр. 82 .

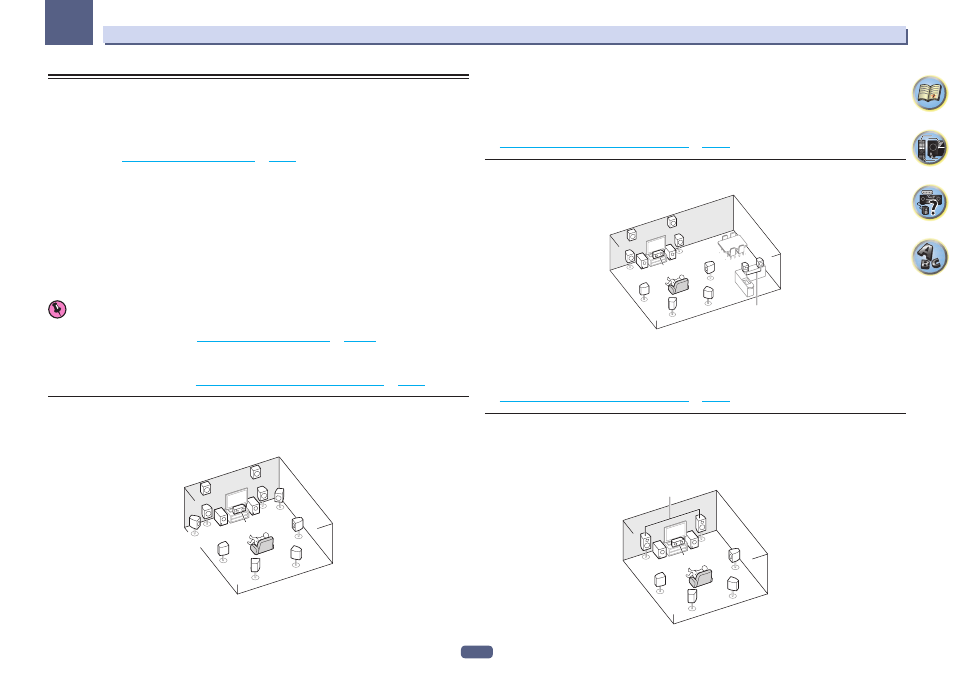

[A] Подключение 9.2-канальной системы объемного звучания (передние
верхние/передние боковые)
*Настройка по умолчанию
! Настройка Speaker System: 9.1ch FH/FW
FWR
FWL
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 9.2-канальной системе объемного звучания подключаются левый и правый передние громкогово-
рители (L/R), центральный громкоговоритель (C), левый и правый передние верхние громкоговори-
тели (FHL/FHR), левый и правый передние боковые громкоговорители (FWL/FWR), левый и правый
громкоговорители объемного звучания (SL/SR), задние левый и правый громкоговорители объемного
звучания (SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Невозможно одновременно выводить звучание от передних верхних громкоговорителей и передних
боковых громкоговорителей.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см. Переключение терминалов громкоговорителей на стр. 82 .
[B] 7.2-канальная система объемного звучания и подключение Speaker B
! Настройка Speaker System: 7.1ch + Speaker B
FHL
FHR
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одновременно прослушивать 7.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Те-же
самые подключения также позволяют воспроизводить 9.2- канальное объемное звучание в основной
зоне, когда громкоговорители В не используются.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см. Переключение терминалов громкоговорителей на стр. 82 .
[С] Подключение 7.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание)
! Настройка Speaker System: 7.1ch Front Bi-Amp
Подключение двухполосного усиления передних громкоговорителей для высококачественного звучания
7.2-канального объемного звучания.
L
R
Front Bi-Amp
SW 1
SW 2
SL
SR
SBL
SBR
C
