23
03
Подключение оборудования
!
После подключения, обязательно выполните процедуру Full Auto MCACC (настройка среды гром-
коговорителей). См.
Автоматическая регулировка оптимального звучания (Полная автоматическая
настройка MCACC)
на
стр. 47
.

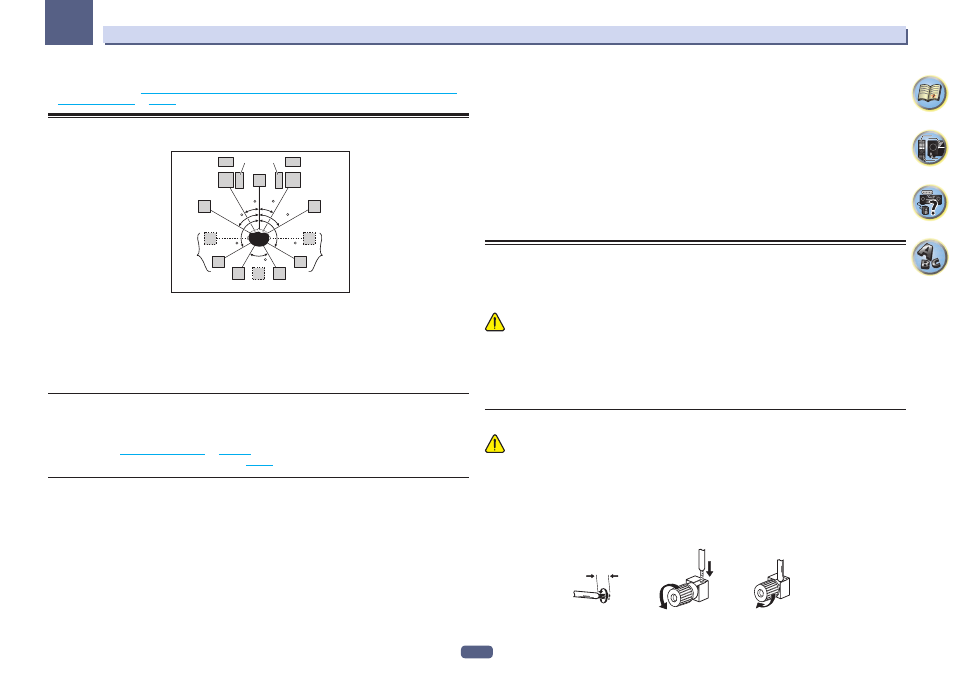

Расположение громкоговорителей
По расположению подключаемых громкоговорителей смотрите рисунок ниже.
L
SW 2 SW 1
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30 30
60
60
60
120
120
!
Расположите громкоговорители объемного звучания в 120° от центра. Если (1) используется задний
громкоговоритель объемного звучания, и, (2) не используются передние верхние громкоговорители /
передние боковые громкоговорители, рекомендуется расположить громкоговоритель объмного звуча-
ния рядом со слушателем.
!
Если подключается только один задний громкоговоритель объемного звучания, расположите его
непосредственно за слушателем.
!
Расположите левый и правый передние верхние громкоговорители как минимум на один метр выше
над левым и правым передними громкоговорителями.
Настройка акустической системы THX
При использовании низкочастотного громкоговорителя, сертифицированного THX, используйте гнездо
THX INPUT
на низкочастотном громкоговорителе (если он имеет такое гнездо) или установите переклю-
чатель фильтра на низкочастотном громкоговорителе в положение THX.
См. также раздел
Аудионастройка ТНХ
на
стр. 106
для установки настроек, обеспечивающих наилучшее
звучание при использовании режима Home THX (
стр. 63
).
Некоторые советы по улучшению качества звучания
На качество звучания очень сильно влияет расположение громкоговорителей в комнате. Следующие
инструкции помогут вам достичь наилучшего результата звучания акустической системы.
!
Низкочастотный громкоговоритель можно поставить на пол. Оптимальным вариантом является рас-
положение остальных громкоговорителей приблизительно на уровне уха. Не рекомендуется ставить
громкоговорители (кроме низкочастотного) на пол или монтировать их высоко на стене.
!
Для получения наилучшего стереоэффекта поместите передние громкоговорители на расстоянии от
2 м до 3 м друг от друга и на равном расстоянии от телевизора.
!
Если хотите расположить громкоговорители возле телевизора с ЭЛТ, используйте экранированные
громкоговорители или разместите громкоговорители на достаточном расстоянии от телевизора с
ЭЛТ.
!
Если используется центральный громкоговоритель, разместите передние громкоговорители под
большим углом. Если нет - под меньшим углом.
!
Расположите центральный громкоговоритель под телевизором или над ним, чтобы звучание
центрального канала исходило от экрана телевизора. Убедитесь также в том, что центральный
громкоговоритель не пересекает линию, образованную выступающими краями левого и правого
громкоговорителей.
!
Повернуть громкоговорители в направлении места слушателя. Угол зависит от размера комнаты. Для
более просторных комнат используйте меньший угол.
!
Громкоговорители объемного звучания и задние громкоговорители объемного звучания следует
размещать на высоте от 60 см дo 90 см над уровнем уха слушателя с небольшим наклоном вниз.
Убедитесь в том, что громкоговорители не направлены навстречу друг другу. При воспроизведении
дисков DVD-Audio громкоговорители должны быть расположены по-возможности за слушателем, чем
при воспроизведении в режиме домашнего кинотеатра.
!
Старайтесь не размещать громкоговорители объемного звучания от места слушателя дальше,
чем передние и центральный громкоговорители. В противном случае может произойти ослабление
эффекта объемного звучания.
Подключение громкоговорителей
Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному
(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих
громкоговорителях.
Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4 W до 16 W.
ПРЕДУПРЕЖДЕНИЕ
!
Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно-
вением к любым неизолированным частям, отсоедините кабель питания.
!
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер-
минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к
задней панели питание в качестве меры предосторожности может отключиться.
Подключение зачищенным проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения
громкоговорителей, вызванного внешними воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте оголенный провод.
3 Закрутите терминал.
1
2
3
10 mm
