Установка ресивера DVD/CD
Русский
49
Ru

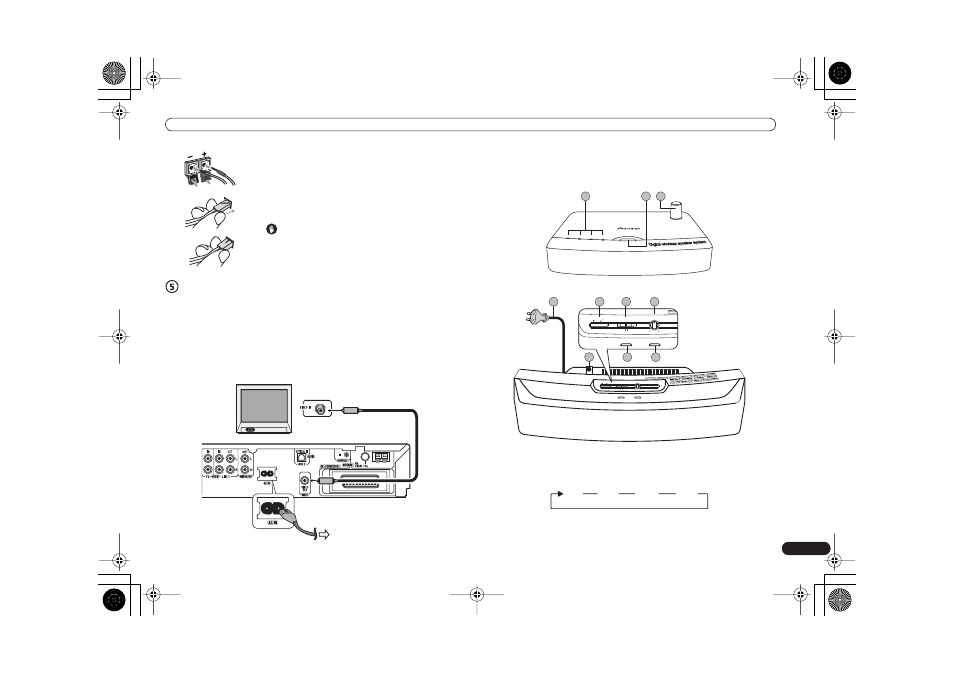

Подключите ресивер DVD/CD к телевизору, затем подсоедините кабель
питания.
1 Подключите один конец к видеовходу телевизора.
Используйте прилагаемый видеокабель.
2
Другой конец подсоедините к видеовыходу ресивера DVD/CD.
Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте проигрыватель к
телевизору через видеомагнитофон, используя кабели AV, так как изображение с проигрывателя может
некорректно отображаться на экране телевизора.
3
Подключите кабели питания.
Подключите кабели питания беспроводного громкоговорителя и ресивера DVD/CD к соответствующим
разъемам AC IN (ВХОД ПИТАНИЯ ПЕРЕМЕННОГО ТОКА) (подключение ресивера DVD/CD показано на
рисунке), затем подключите оба устройства к розетке переменного тока.
Поздравляем! Установка завершена.
Использование беспроводной акустической системы
Беспроводную акустическую систему можно использовать для воспроизведения многоканального звука в
составе основной системы или в качестве второй акустической стереосистемы.
Передатчик
Беспроводной громкоговоритель
1 Индикатор CHANNEL (КАНАЛ)
Загорается для обозначения выбранного канала.
2
CHANNEL (КАНАЛ)
Нажмите эту кнопку для выбора частотного канала. При каждом нажатии происходит последовательная
смена частотного канала:
3 Антенна передатчика
Используется для передачи сигнала на беспроводной громкоговоритель.
2 Подсоедините контакты к разъемам громкоговорителя. Цвет
маркировки контакта должен совпадать с цветом маркировки
разъема (над защитными выступами). Контакт с цветной
маркировкой подключите к красному (+) разъему, а другой
контакт - к черному (–) разъему.
3 Другой конец подсоедините к гнезду с цветной маркировкой
для громкоговорителя на задней панели ресивера DVD/CD (как
показано на рисунке слева). Вставьте контакт в разъем до конца.
Предупреждение
• Если система включена, то контакты громкоговорителей могут
представлять опасность. При подключении или отключении кабелей
громкоговорителей для предотвращения опасности поражения
электрическим током, не прикасайтесь к неизолированным деталям,
прежде чем будет отсоединен кабель питания.
К электрической розетке
CHANNEL 1 2 3 4
1 3 2
W.SURROUND W.STEREO
WIRELESS MODE STEREO MODE VOLUME
MIN MAX
TUNED POWER
POWER
OFF ON
W.SURROUND W.STEREO
WIRELESS MODE STEREO MODE VOLUME
MIN MAX
TUNED POWER
POWER OFF ON
4 6 5 4 7
9 8 10
CH 1 CH 2 CH 3 CH 4
