Страница 35: Другие подключения
Другие подключения
Русский
35
Ru
Глава 12
Другие подключения
См. раздел Установка ресивера DVD/CD на стр. 47 для получения основных вариантов подключения и
настройки беспроводных громкоговорителей.

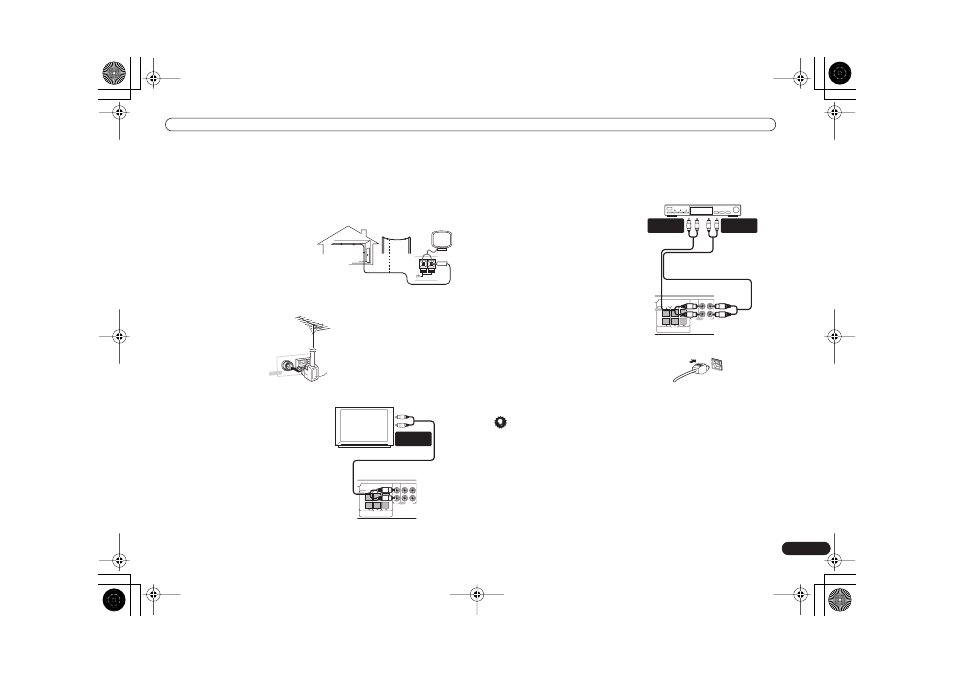

Подключение внешних антенн
Внешняя антенна AM
Внешняя антенна FM
Используя разъем PAL, подсоедините внешнюю антенну FM.
Подключение дополнительной аппаратуры
К этой аппаратуре относятся такие устройства, как проигрыватель мини-дисков, цифровая спутниковая
или игровая система. Выполните подсоединение с помощью оптического цифрового кабеля (не входит в
комплект).
Coвет
• В случае воспроизведения источника с высоким уровнем сигнала, который вызывает неприятные
искажения при воспроизведении через громкоговорители, можно понизить уровень сигнала
дополнительного источника (подключенного к аналоговым входам TV (TB) или LINE 1 (ЛИНЕЙНЫЙ
1)), включив аттенюатор. Для этого см. раздел Дополнительные настройки системы на стр. 38.
Режим записи
В режиме записи можно выполнять аналоговую запись источников, поддерживающих объемное звучание,
используя гнезда LINE 1 (OUT) (ЛИНЕЙНЫЙ 1 - ВЫХОД). Многоканальные источники Dolby будут
декодироваться в стереозвучание для улучшенного воспроизведения с помощью систем, которые могут
выполнять матричное декодирование (например, Dolby Pro Logic).
1
Нажмите кнопку SOUND (ЗВУК).
2
Используя кнопки
/ (курсор влево/вправо), выберите параметр “Rec Mode?” (Режим
записи?).
Используя 5 - 6 метровый кабель с виниловой
изоляцией, установите антенну внутри помещения
или снаружи. Не отсоединяйте рамочную антенну
AM.
Эта система оснащена как аналоговыми
стереофоническими входами и выходами, так и
оптическим цифровым входом. Воспользуйтесь ими
для подключения дополнительной аппаратуры,
например видеомагнитофона, устройства записи
мини-дисков или дисков CD-R.
AM
LOOP ANTENNA
Наружная антенна
5–6 м
Внутренняя
антенна
(кабель с
виниловой
изоляцией)
ANTENNA
Разъем PAL
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
R
T
INE
AUDIO
PEAKERS
XV–DV525
AUDIO OUTPUT
(АУДИОВЫХОД)
Телевизор
•
Подсоедините телевизионные разъемы TV (IN) (TB- ВХОД) к аудиовыходам телевизора
(или видеомагнитофона).
В результате этого можно будет воспроизвести звук с телевизора (или видеомагнитофона) через
громкоговорители данной системы. Выполните подсоединение с помощью штекерного разъема RCA
стереофонических кабелей.
•
Подсоедините разъемы LINE 1 (IN)
(ЛИНЕЙНЫЙ 1 - ВХОД) к аналоговым
выходным гнездам внешней аппаратуры для
воспроизведения.
К этой аппаратуре относятся такие устройства, как
видеомагнитофон или кассетный магнитофон.
Выполните подсоединение с помощью штекерного
разъема RCA стереофонических кабелей.
•
Подсоедините разъемы LINE 1 (OUT)
(ЛИНЕЙНЫЙ 1 - ВЫХОД) к аналоговым
входным гнездам внешней аппаратуры для
записи.
К этой аппаратуре относятся такие устройства, как
кассетный магнитофон, видеомагнитофон,
устройство записи мини-дисков или другое
устройство для записи с аналоговыми входными
гнездами. Выполните подсоединение с помощью
штекерного разъема RCA стереофонических
кабелей.
•
Подсоедините разъем LINE 2 (OPTICAL IN)
(ЛИНЕЙНЫЙ 2 - ОПТИЧЕСКИЙ ВХОД) на задней
панели к оптическому цифровому выходу
внешней аппаратуры для воспроизведения.
6
6
6
6
6
6
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
R
T
INE
AUDIO
PEAKERS
AUDIO
OUTPUT
XV-DV525
Кассетный магнитофон и т.д.
AUDIO OUTPUT
(АУДИОВЫХОД)
AUDIO INPUT
(АУДИОВХОД)
OPTICAL IN
LINE 2
