31
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до двух независимых систем в отдельных комна-
тах после того, как выполнены соответствующие подключения MULTI-ZONE.
В двух зонах можно одновременно воспроизводить различные источники, или, в зависимости от потреб-
ностей, можно также воспроизводить один источник. Питание на основную зону и под-зону подается
раздельно (питание основной зоны может быть отключено, в то время как в под-зоне включено), и под-
зона может управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны, если имеются отдельный телевизор и громкоговорители для первич-
ной под-зоны (ZONE 2). Также потребуется отдельный усилитель, если терминалы громкоговорителей
не используются для первичной под-зоны. (Подробнее, см. Настройка MULTI-ZONE с использованием
терминалов громкоговорителей (ZONE 2) на стр. 31 .) Также, если другой ресивер в под-зоне оборудован
входным терминалом HDMI, вход HDMI данного аппарата также можно воспроизводить как HDZONE.
Здесь указаны две настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
! Для использования многозонной функции требуется изменить настойки в ZONE Setup ( стр. 93 ).
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
( стр. 93 ).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2 и HDZONE:
Под-зона Доступные функции входа
ZONE 2
<a>
DVD , SAT/CBL, DVR/BDR, INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB,
TV , CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы и композитные видеосигналы.)
HDZONE
(HDMI)
<b>
BD , DVD, SAT/CBL, DVR/BDR, HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5/MHL,
HDMI 6 , HDMI 7
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить конвертирование аудио и видеосигналов, поступающих с входных терминалов HDMI,
цифровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в
основной зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет
выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.
b ! Терминалы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до
IN 7 . В момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, HDMI 4, HDMI 5/MHL,
HDMI 6 и HDMI 7, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6 или HDMI 7 в основной зоне, можно будет выбрать только тот вход,
который выбран в основной зоне для HDZONE. (Можно будет выбрать другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.

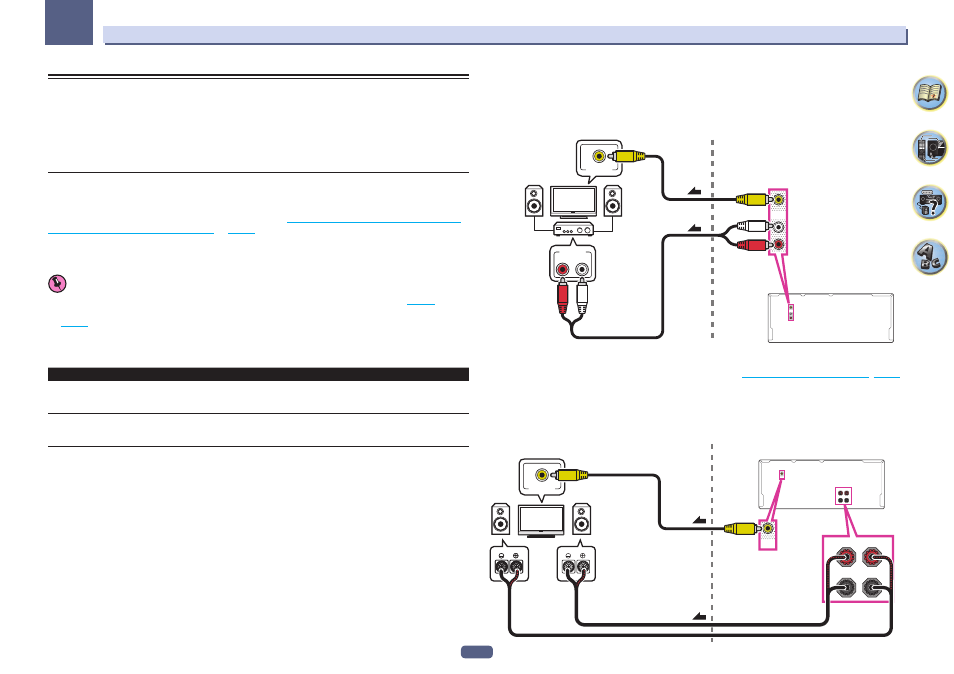

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном ресивере.
ZONE 2 OUT
ZONE 2
OUT
R L
AUDIO IN
VIDEO IN
Под-зона (ZONE 2) Основная зона 2
1
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
Для использования данной настройки требуется выбрать ZONE 2 в Настройка акустической системы ( стр. 88 ).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном ресивере.
R
Под-зона ( ZONE 2) Основная зона
VIDEO IN
L
(Single)
ZONE 2 OUT
SURROUND BACK R L
(Single)
ZONE 2
OUT
SURROUND BACK
R L
2
1
