15
02
Органы управления и индикаторы

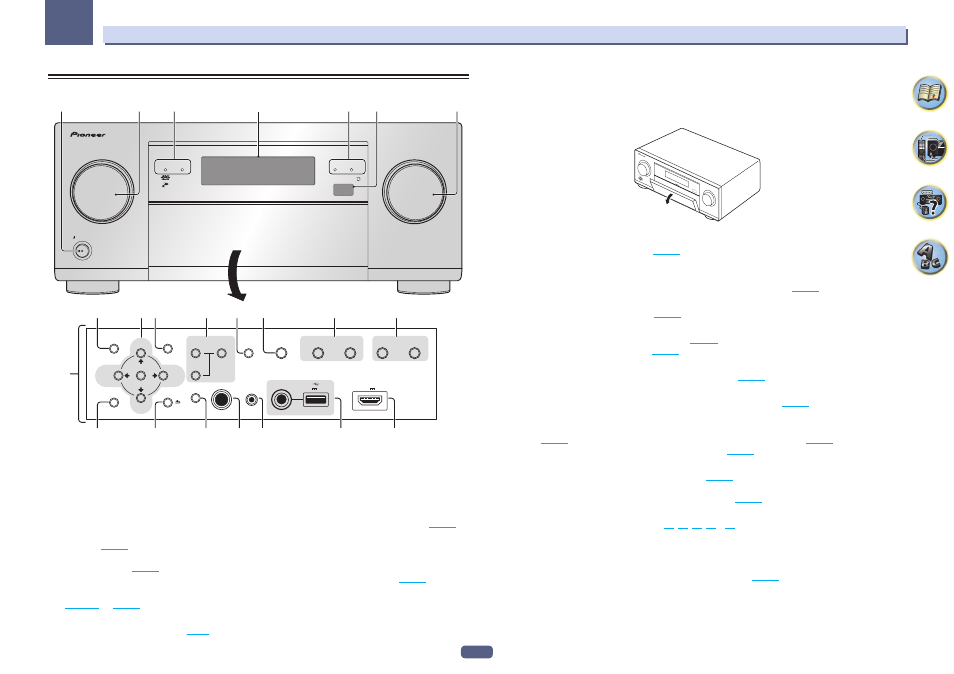

Передняя панель
PHONES
SPEAKERS
MULTI-ZONE
CONTROL
ZONE 2
ON/OFF
HDZONE
ON/OFF
PHASE
CONTROL
MCACC
SETUP MIC
ENTER
TUNE
TUNE
PRESET
PRESET
VIDEO
PARAMETER
AUDIO
PARAMETER
HDMI 5 INPUT/
MHL (
5V 0.9 A
)
AUTO/ALC/
DIRECT
ECO
BAND
TUNER EDIT
iPod iPhone iPad
DIRECT CONTROL
HOME MENU
RETURN
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPad
HDMI
ADVANCED
MCACC
FL OFF
with USB
5V 2.1 A
1
2
4
3
5
6
7
8
9 10
12
11
13
15
16
17
20
19
21
22
3
14
18
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
!
ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER (
стр. 65
).
!
FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея (
стр. 71
).
!
HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен (
стр. 25
).
!
iPod iPhone iPad – Высвечивается для обозначения подключения iPod/iPhone/iPad (
стр. 33
).
4 Символьный дисплей
См.
Дисплей
на
стр. 14
.
5 Датчик дистанционного управления
Принимает сигналы от пульта ДУ (
стр. 9
).
6 Peryлятор MASTER VOLUME
7 Органы управления передней панели
Для доступа к органам управления на передней панели захватите пальцами за края дверцы и потяните
вперед.
MASTER
VOLUME
STA
NDB
Y/ON
INPU
T
SELECTOR
8 AUDIO PARAMETER
Используйте для доступа к аудиоопциям (
стр. 65
).
9 i/j/k/l (TUNE/PRESET) /ENTER
Для настройки Home Menu используйте кнопки со стрелками. TUNE i/j используются для поиска
радиочастот, а PRESET k/l для поиска предустановленных радиостанций (
стр. 46
).
10 VIDEO PARAMETER
Используйте для доступа к видеоопциям (
стр. 67
).
11 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE (
стр. 31
), используйте данные органы управления для
управления под-зоной из основной зоны (
стр. 70
).
12 SPEAKERS
Используйте для переключения терминала громкоговорителя (
стр. 69
).
13 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod (
стр. 43
).
14 Кнопки режимов прослушивания
!
AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания (
стр. 51
), Автоматического управления уровнем и Прямого потока (
стр. 52
).
!
ECO – Используйте для переключения типа эко-режима (
стр. 52
).
15 Органы управления TUNER
!
BAND – Переключение радиодиапазонов AM и FM (
стр. 46
).
!
TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова (
стр. 46
).
16 HOME MENU
Используйте для доступа к Home Menu (стр.
40
,
38
,
61
,
80
и
88
).
17 RETURN
Нажмите для подтверждения и выхода из текущего экрана меню.
18 PHASE CONTROL
Нажмите для включения/отключения функции Управления фазой (
стр. 53
).
19 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизво-
диться через громкоговорители.
