29
03
Подключение оборудования

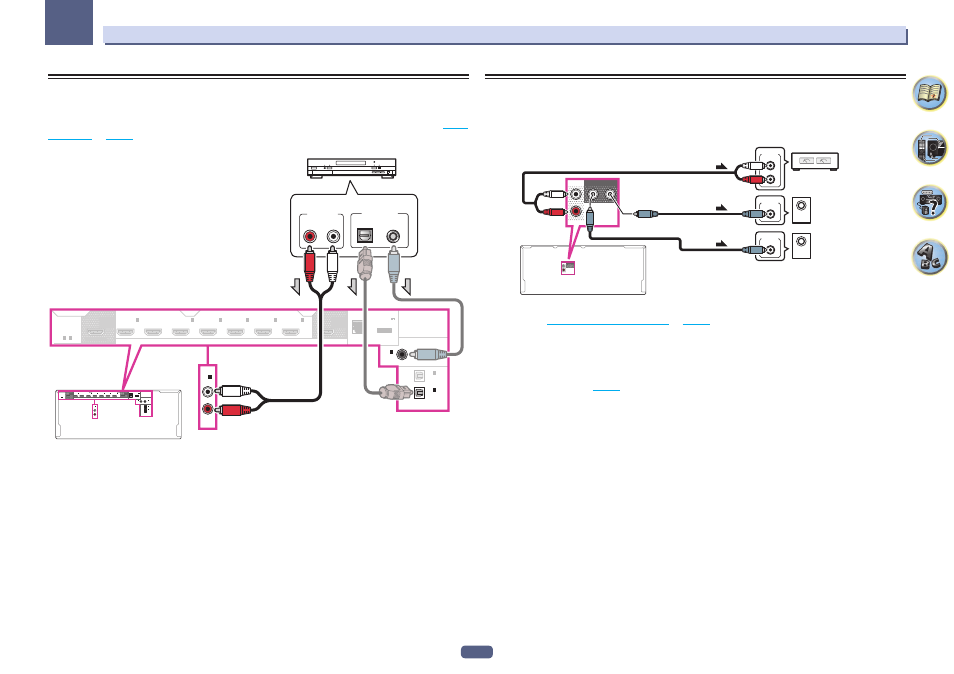

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 38
).
HDMI
LAN (10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGN-
ABLE
ASSIGNABLE
1
-
7
IN
1
(CD)
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
HDMI
LAN
(10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
ASSIGN-
ABLE
IN
1
(CD)
Проигрыватель CD, др.
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
Подключение дополнительных усилителей
Мощности данного ресивера более чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к переднему каналу и каналу низкочастотного
громкоговорителя системы с помощью выходов предварительного усилителя. Для подключения усили-
телей для подъема мощности громкоговорителей выполните подключения, показанные ниже.
PRE OUT
SUBWOOFER
1
2
FRONT
PRE OUT
SUBWOOFER
1
2
FRONT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
Усилитель
переднего канала
Активный
низкочастотный
громкоговоритель 1
Активный
низкочастотный
громкоговоритель 2
!
Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см.
Настройка громкоговорителей
на
стр. 84
) на LARGE.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
!
Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (
стр. 69
) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
