Инструкция по эксплуатации Pioneer SC-1223-K
Страница 27
27
03
Подключение оборудования
!
Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 25
).
!
При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см.
Меню Input
Setup
на
стр. 38
).

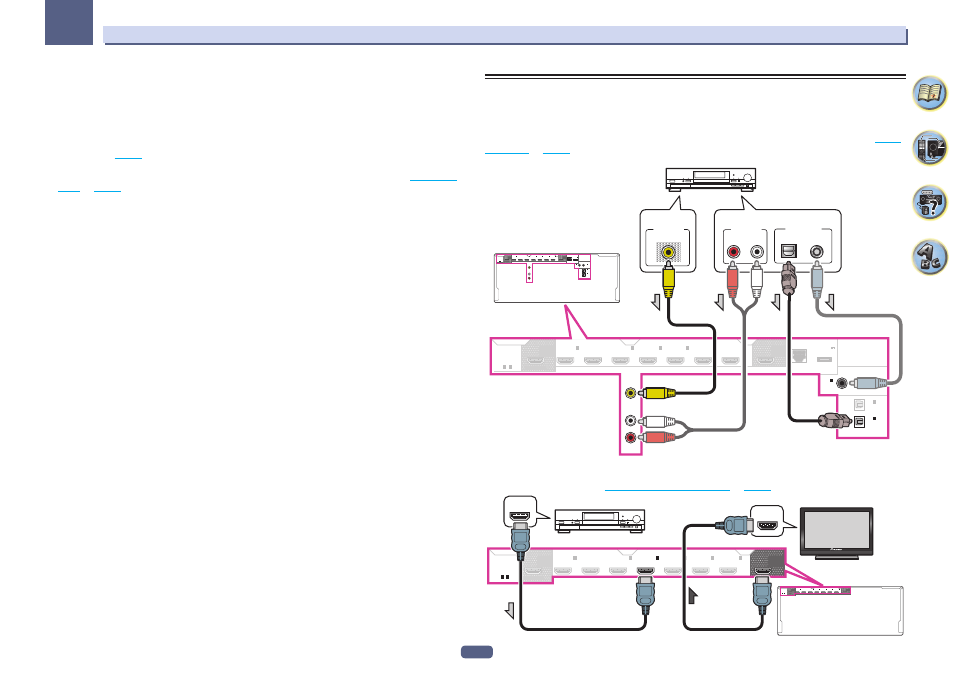

Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также
Меню
Input Setup
на
стр. 38
).
HDMI
LAN (10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
DVR/BDR
IN
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
VIDEO
AUDIO
HDMI
LAN
(10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
DVR/BDR
IN
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
ASSIGNABLE
VIDEO
AUDIO
VIDEO
VIDEO OUT
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
Выберите один
HDD/DVD-рекордер, BD-рекордер, др.
!
Если HDD/DVD-рекордер, BD-рекордер, др., оборудован выходным терминалом HDMI, рекомендуется
подключить его к терминалу HDMI DVR/BDR IN ресивера. При этом, также подключите ресивер и и
телевизор через HDMI (см.
Подключение с помощью HDMI
на
стр. 25
).
HDMI
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
ASSIGNABLE
SELECTABLE
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
HDMI
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
ASSIGNABLE
SELECTABLE
1
-
7
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
HDMI OUT
HDMI IN
Монитор, совместимый с HDMI/DVI
HDD/DVD-рекордер, BD-рекордер, др.
