18
03
Подключение оборудования
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может пока-
заться. В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего
кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
!
Перед выполнением или изменением подключений, отключите питание и отсоедините кабель питания
от розетки. Включение должно быть последним шагом.
!
При выполнении подключений кабели питания подключаемых устройств также должны быть отсоеди-
нены от розеток.
!
В зависимости от подключаемого устройства (усилитель, ресивер, др.) способы подключения и назва-
ния терминалов могут отличаться от описаний в данном руководстве. Также смотрите инструкции по
эксплуатации к соответствующим устройствам.

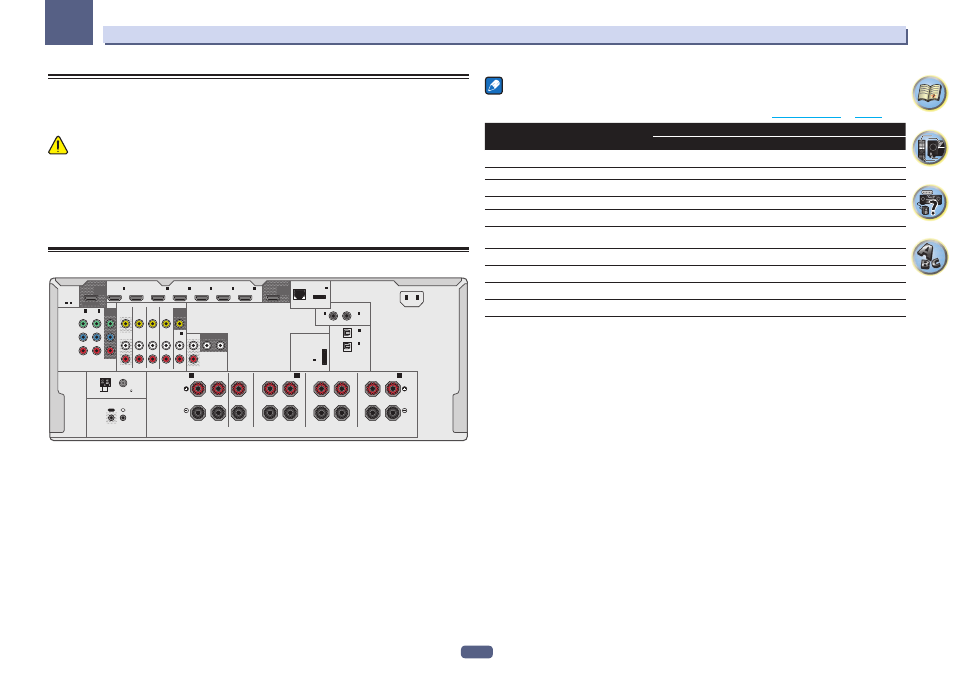

Задняя панель
OUT
IN
AC IN
HDMI
LAN
(10/100)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
(OUTPUT 5 V
0.1 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
ASSIGN-
ABLE
ASSIGNABLE
ADAPTER PORT
PRE OUT
VIDEO
AUDIO
SUBWOOFER
1
2
(Single)
FRONT
L
R
DVR/BDR
IN
DVD
IN
ZONE 2
OUT
SAT/CBL
IN
MONITOR
OUT
P
B
Y
P
R
ANTENNA
AM LOOP
FM UNBAL 75
IR
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT / FRONT WIDE /
B
R
L
1
-
7
IN
1
(CD)
IN
1
(DVD)
BD IN
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
IN
6
IN
7
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
1
(DVD)
ASSIGNABLE
MONITOR
OUT
COMPONENT VIDEO
IN
2
(DVR/BDR)
Примечание
Функции входа ниже устанавливаются по умолчанию для различных входных терминалов ресивера. Для
переключения терминалов при использовании других подключений см.
Меню Input Setup
на
стр. 38
.
Функция входа
Терминалы входа
HDMI
Audio
Component
BD
(BD)
DVD
IN 1
COAX-1
IN 1
SAT/CBL
IN 2
COAX-2
DVR/BDR
IN 3
OPT-2
IN 2
HDMI 4
IN 4
HDMI 5/MHL
(передняя панель)
IN 5
HDMI 6
IN 6
HDMI 7
IN 7
TV
OPT-1
CD
ANALOG-1
