Подключение
02
51
Ru
Легкость подключения
Описанная ниже процедура установки является базовой и
позволяет смотреть и записывать телевизионные
программы, а также воспроизводить диски. Описание
других типов подключений начинается на следующей
странице.
Внимание
• Эти подключения выполняются с помощью кабелей
SCART (не входят в комплект). Если телевизор (или
видеомагнитофон) не оснащен разъемом SCART, то
соединение можно выполнить с помощью кабеля
аудио/видео (описание на следующей странице).
• Через разъем AV AV1(RGB)-TV можно выводить
обычный композитный сигнал, сигнал S-video или
видеосигнал RGB, а также аналоговый аудиосигнал в
стереофоническом режиме. Разъем AV2 (INPUT 1/
DECODER) принимает в качестве входа обычный
сигнал, сигнал S-video и видеосигнал RGB, а также
аналоговый аудиосигнал в стереофоническом
режиме. Сведения об установке сигналов см. в
разделах AV1 Out (Выход AV1) на стр. 129 и AV2/L1 In
(Вход AV2/L1) на стр. 130.
• Перед выполнением или изменением схем
подсоединения убедитесь, что все компоненты
выключены и отключены от электророзетки.

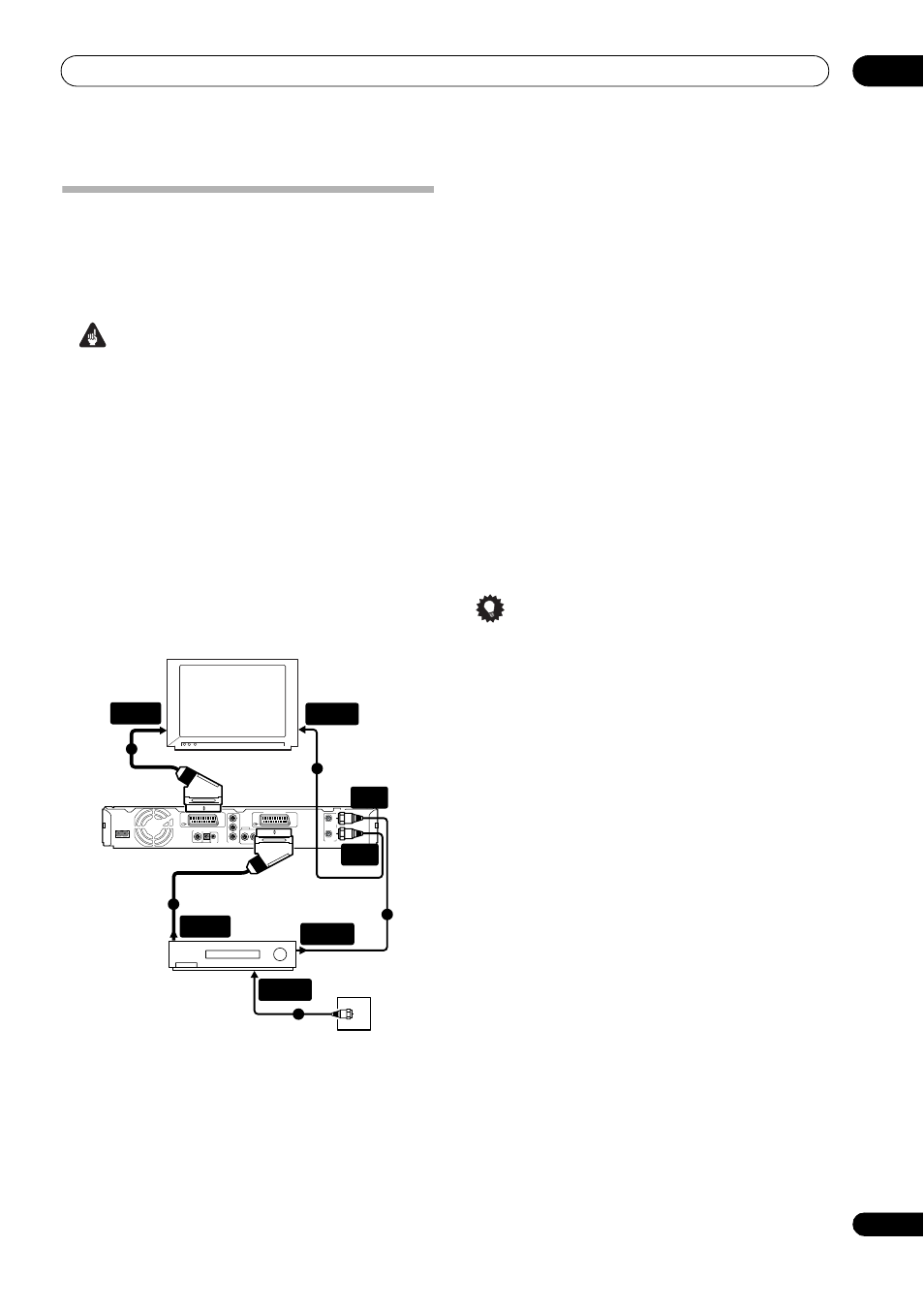

1 Подсоедините один конец кабеля к настенной
розетке для подключения антенны/кабельного
телевидения, а другой конец - к входу для антенны на
видеомагнитофоне.
• При подключении антенны напрямую к телевизору
(без использования видеомагнитофона)
подсоедините антенну к гнезду ANTENNA IN (RF IN)
(ВХОД АНТЕННЫ (ВХОД РЧ)) рекордера и
пропустите следующий шаг.
2 Используйте антенный кабель-переходник (один
кабель входит в комплект поставки) для
подсоединения выхода антенны видеомагнитофона к
гнезду ANTENNA IN (RF IN) рекордера.
3
Используйте другой антенный кабель для
подсоединения гнезда ANTENNA OUT (ВЫХОД
АНТЕННЫ) рекордера к входу антенны на телевизоре.
4
Используйте кабель SCART (не входит в комплект)
для подсоединения разъема аудио/видео AV1(RGB)-
TV рекордера к разъему SCART AV телевизора.
5
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
видеомагнитофона.
Совет
• Этот рекордер имеет функцию «сквозного канала»,
которая позволяет записывать телевизионную
программу со встроенного телевизионного тюнера
рекордера во время просмотра видеозаписи на
видеомагнитофоне. (для использования этой
функции в режиме ожидания рекордера для
параметра Power Save (Энергосбережение) должно
быть установлено значение Off (Выкл.) – см. раздел
Power Save (Энергосбережение) на стр. 128). Телевизор
Видеомагнитофон
Настенная розетка
дляподключения
антенны/кабельного
телевидения
AC IN DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
PB
PR
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
ВХОД
AНТЕННЫ
ANTENNA
IN (RF IN)
ANTENNA
OUT
ВЫХОД
AНТЕННЫ
1
2
4
5
3
