Подключение
02
50
Ru
Глава 2
Подключение

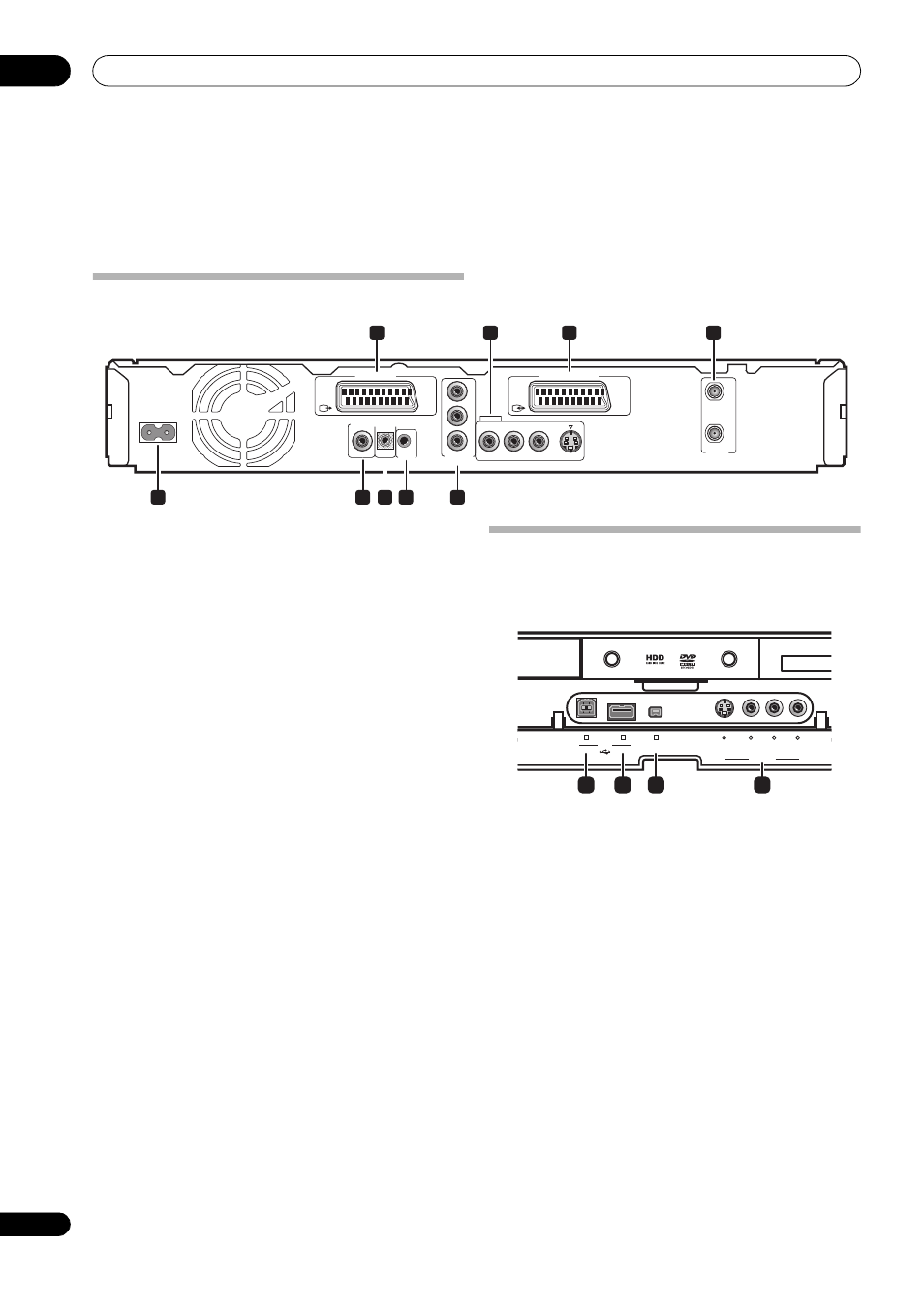

Разъемы на задней панели
1 AV1(RGB)-TV Разъем AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому оборудованию
с разъемом SCART. В качестве видеовыхода можно
выбрать видеосигнал, сигнал S-video или RGB. Сведения
по установке видеовыхода см. в разделе AV1 Out (Выход
AV1) на стр. 129.
2
OUTPUT (ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и сигналов S-
video, используемые для подсоединения к телевизору или
усилителю/ресиверу AV.
3
AV2 (INPUT 1/DECODER) Разъем AV
Входной/выходной разъем аудио/видео типа SCART для
подсоединения к видеомагнитофону или другому
оборудованию с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал S-video или
RGB. Сведения по установке входа см. в разделе AV2/L1
In (Вход AV2/L1) на стр. 130.
4
ANTENNA IN (RF IN)/OUT
(ВХОД АНТЕННЫ (ВХОД РЧ)/ВЫХОД)
Подсоедините телевизионную антенну к гнезду
ANTENNA IN (RF IN). Сигнал передается через гнездо
ANTENNA OUT, которое соединено с телевизором.
5
Гнездо AC IN (вход питания переменного тока)
6 DIGITAL AUDIO OUT (ЦИФРОВОЙ АУДИОВЫХОД)
Подсоедините к коаксиальному разъему DVD/DVR1 на
низкочастотном громкоговорителе-ресивере.
7
CONTROL IN (ВХОД УПРАВЛЕНИЯ)
Подсоедините к разъему CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ) низкочастотного громкоговорителя-
ресивера.
8
G-LINK™
Служит для подключения комплектного кабеля G-
LINK™, с помощью которого система GUIDE Plus+™
может управлять внешним спутниковым ресивером и т.д.
9
COMPONENT VIDEO OUT
(ВЫХОД КОМПОНЕНТНОГО ВИДЕО)
Выход высококачественного видео для подключения к
телевизору или монитору с компонентным видеовходом.
Разъемы на передней панели
На передней панели под откидной крышкой размещены
дополнительные соединения.
10 Разъем USB (типа B)
(только для модели DVR-640H-AV)
Разъем USB для подключения принтера, совместимого с
PictBridge.
11 Разъем USB (типа A)
(только для модели DVR-640H-AV)
Разъем USB для подключения цифрового фотоаппарата,
модуля памяти USB или другого устройства USB.
12 DV IN (ВХОД DV) (только для модели DVR-640H-AV)
Разъем i.LINK входа DV, пригодный для подключения
видеокамеры DV.
13 INPUT 2
Вход аудио/видео (стереофонический аналоговый звук;
композитное видео и S-video), особенно хорошо
подходит для видеокамер, игровых видеоприставок,
переносного аудиооборудования и т.д.
AC IN
DIGITAL
OUT
CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT
VIDEO OUT
Y
P B
P R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
1 2
5 6 7 8 9
3 4
HDD/DVD OPEN/CLOSE
S-VIDEO DV IN VIDEO L AUDIO R
(MONO)
INPUT
USB
13 10 11 12
