Подключение
10
Ru
Глава 3
Подключение

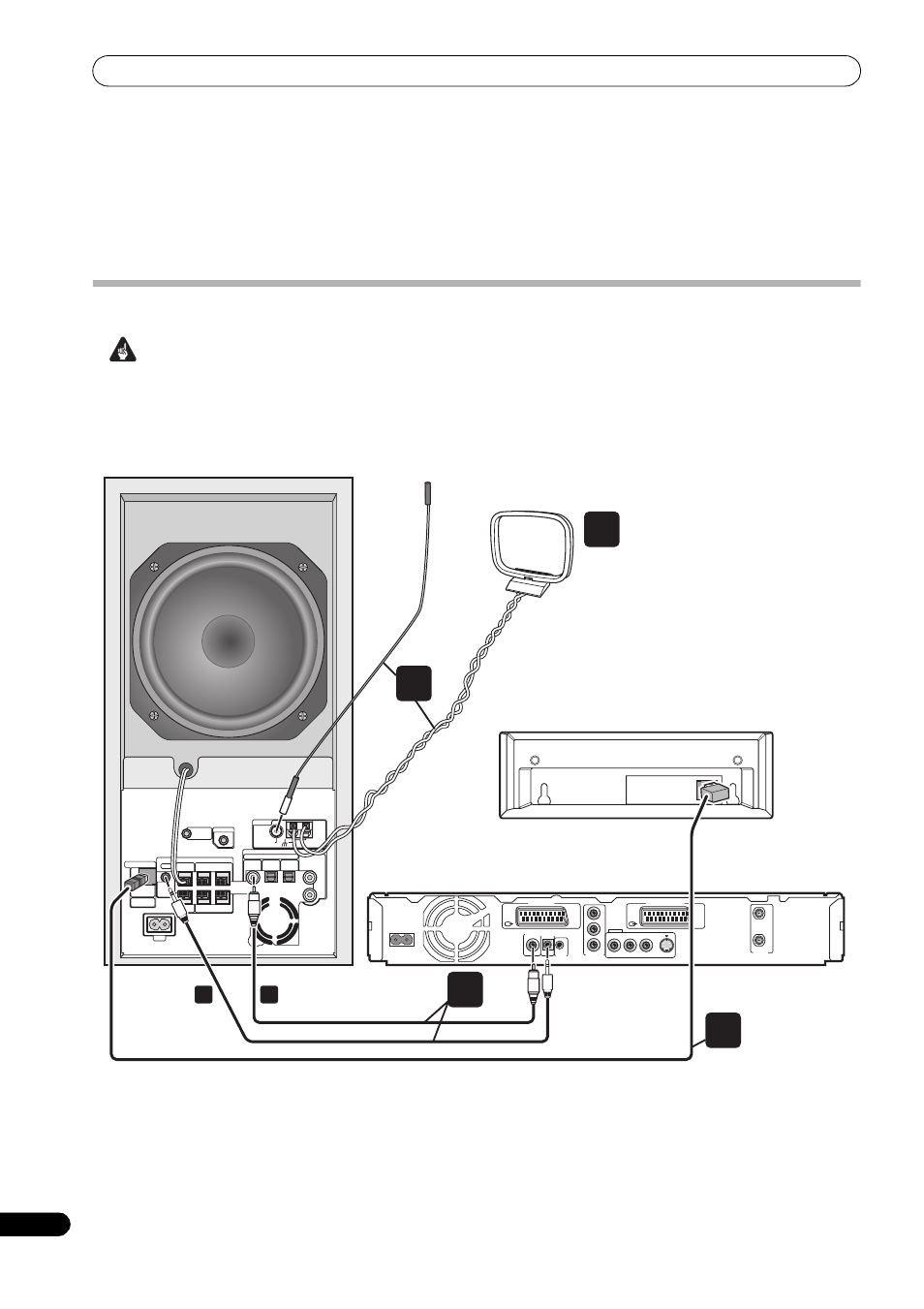

Основные соединения
Внимание
• При подключении данной системы или изменении подключения убедитесь в том, что питание отключено, а кабель
питания отсоединен от электророзетки.
После завершения подключения подсоедините кабель питания к электророзетке.
SYSTEM CONNECTOR
SPEAKERS DVD/DVR 2
(OPTICAL) SUB WOOFER
AC IN
CENTER
SURROUND DVD/DVR 1
(COAXIAL)
DIGITAL
AUDIO INPUT
ANTENNA
FM
UNBAL
AM
LOOP ANTENNA 75
ANALOG DIGITAL
(OPTICAL) R L
R
L
FRONT R L
CONTROL
OUT
CONTROL IN MCACC
SETUP MIC
USE ONLY WITH
DISPLAY UNIT
AC IN
DIGITAL OUT CONTROL
G-LINK COAXIAL IN S-VIDEO VIDEO AUDIO
L R
COMPONENT VIDEO OUT
Y
P B
P R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV AV 2 (INPUT 1/DECODER)
Рамочная антенна AМ
Блок дисплея
Низкочастотный
громкоговоритель-ресивер
(SX-SW606/SX-SW404)
3
Кабель дисплея
2
Антенна FM
4
DVD-рекордер
(DVR-640H-AV/
DVR-440H-AV)
Коаксиальный кабель Кабель
управления
1
a b
