Органы управления и дисплеи
03
20
Ru
Глава 3
Органы управления и дисплеи

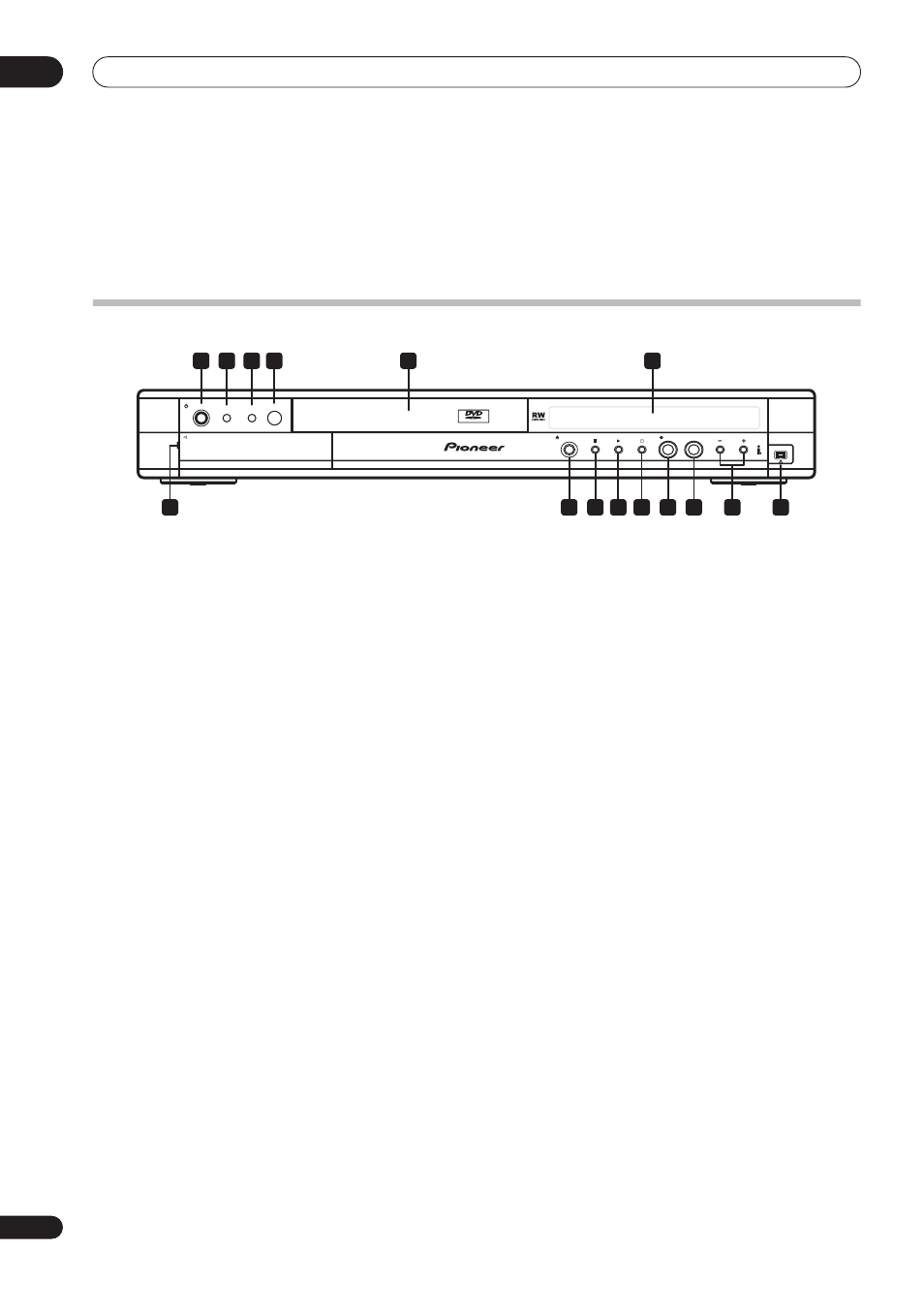

Передняя панель
1
STANDBY/ON
Нажмите для включения рекордера или его переключения в
режим ожидания.
2
DISC HISTORY (стр. 68)
Нажмите для отображения экрана Disc History (Журнал
дисков).
3
DISC NAVIGATOR (стр. 34, 57)
Нажмите для отображения экрана Disc Navigator (Навигатор
дисков).
4
Инфракрасный датчик дистанционного
управления (стр. 8)
5
Лоток для дисков
6
Дисплей передней панели
Дополнительные сведения см. в разделе Дисплей на стр. 21.
7
Гнездо DV IN/OUT (только для модели DVR-320)
(стр. 11, 19, 52, 54, 55)
Цифровое входное/выходное гнездо для подключения
видеокамеры DV.
8
+/– (стр. 28, 30)
Используется для смены телевизионных каналов, пропуска
разделов/дорожек и т.д.
9
REC MODE (стр. 44)
Нажимайте для изменения режима записи (качества
изображения).
10
ì REC
Нажмите для начала записи.
11
Нажмите для остановки записи.
12
Нажмите для начала или возобновления воспроизведения.
13
Нажмите для остановки воспроизведения.
14
OPEN/CLOSE
Нажмите для открытия/закрытия лотка для дисков.
15 Входы на передней панели (стр. 11)
Потяните крышку вниз в указанном месте, чтобы можно было
воспользоваться гнездами на передней панели. Они особенно
удобны для подключения видеокамер и других переносных
устройств.
PULL-OPEN
STANDBY/ON
DISC
NAVIGATOR
DISC
HISTORY
OPEN/CLOSE
REC
REC MODE
VIDEO/R/RW
DV IN/OUT
1
2
3
4
5
6
7
8
11
12
13
14
15
9
10
На рисунке показана модель DVR-320
