Подключение

02

16

Ru

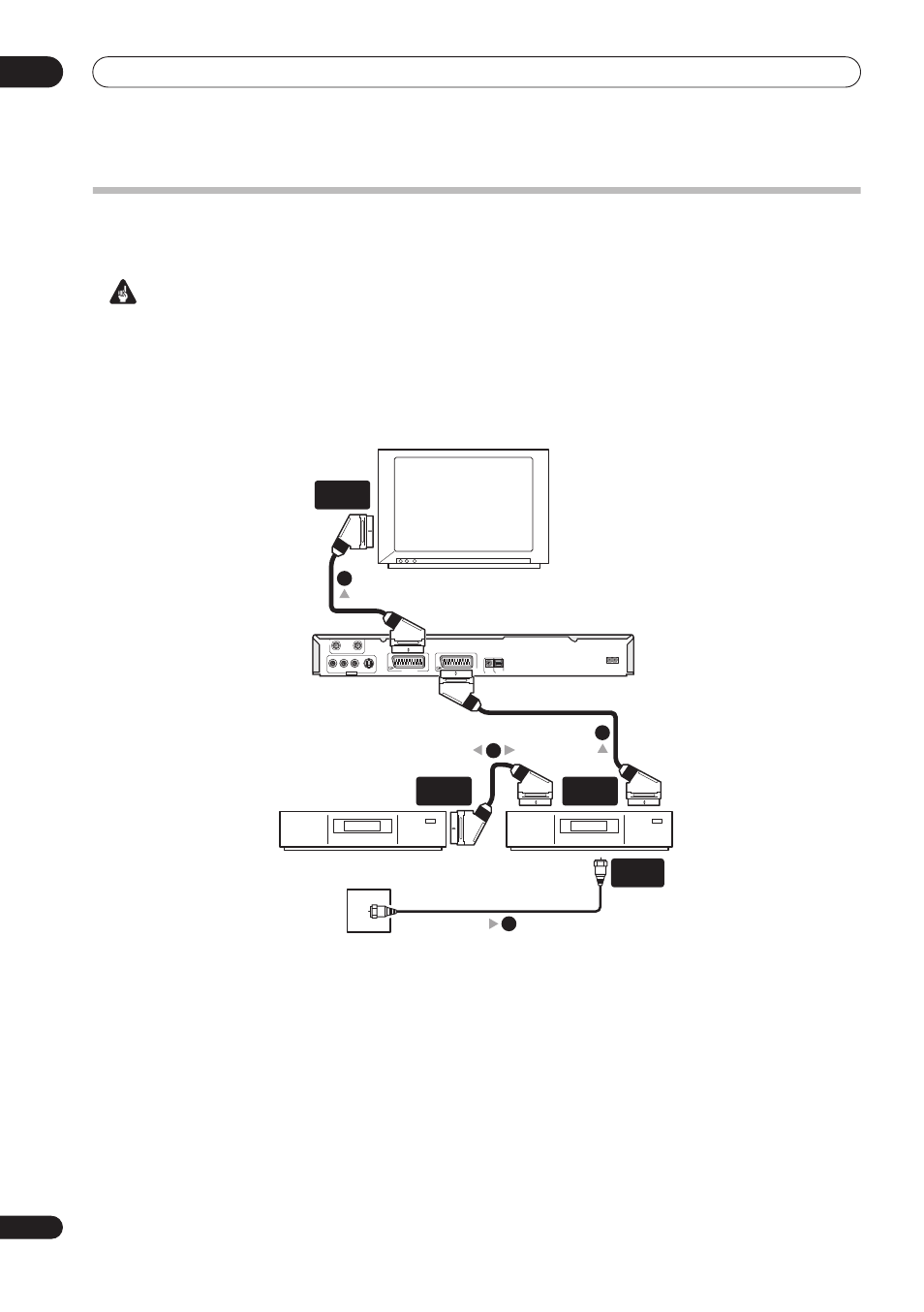

Подключение внешнего декодера (1)

При наличии специального внешнего декодера для системы спутникового или кабельного телевидения выполните описанную
ниже установку.

Внимание

• Не подсоединяйте декодер непосредственно к рекордеру.
• Информация, поступающая с декодера (например, относящаяся к платным услугам телевидения) отображается только, если

рекордер выключен (находится в режиме ожидания).

• Для обеспечения правильной записи по таймеру с помощью этого рекордера видеомагнитофон/спутниковый ресивер/

приемник кабельного телевидения во время записи должен быть включен.

• Эта установка не позволяет просматривать одну телевизионную программу и одновременно записывать другую.

1

Подсоедините один конец кабеля к настенной

розетке для подключения антенны/кабельного
телевидения, а другой конец - к входу для антенны на
видеомагнитофоне/спутниковом ресивере/приемнике
кабельного телевидения.

2

Используйте кабель SCART (не входит в комплект)

для подключения декодера к видеомагнитофону/
спутниковому ресиверу/приемнику кабельного
телевидения.
Подробные инструкции см. в руководстве, прилагаемом к
декодеру.

3

Используйте кабель SCART для подключения

видеомагнитофона/спутникового ресивера/приемника
кабельного телевидения к разъему AV AV2/AUTO
START REC (INPUT 1/DECODER) рекордера.

4

Используйте кабель SCART для подключения

телевизора к разъему AV AV1(RGB)-TV.

Видеомагнитофон/
спутниковый ресивер/
приемник кабельного
телевидения

Декодер

DIGITAL OUT

AC IN

OPTICAL

CONTROL

IN

IN

OUT

ANTENNA

R

L

AUDIO

VIDEO

S-VIDEO

OUTPUT

AV 2/AUTO START REC

(INPUT 1/DECODER)

AV 1 (RGB) - TV

1

4

2

3

Телевизор

Настенная розетка для
подключения антенны/
кабельного телевидения

РАЗЪЕМ

SCART AV

ВХОД

AНТЕННЫ

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV
