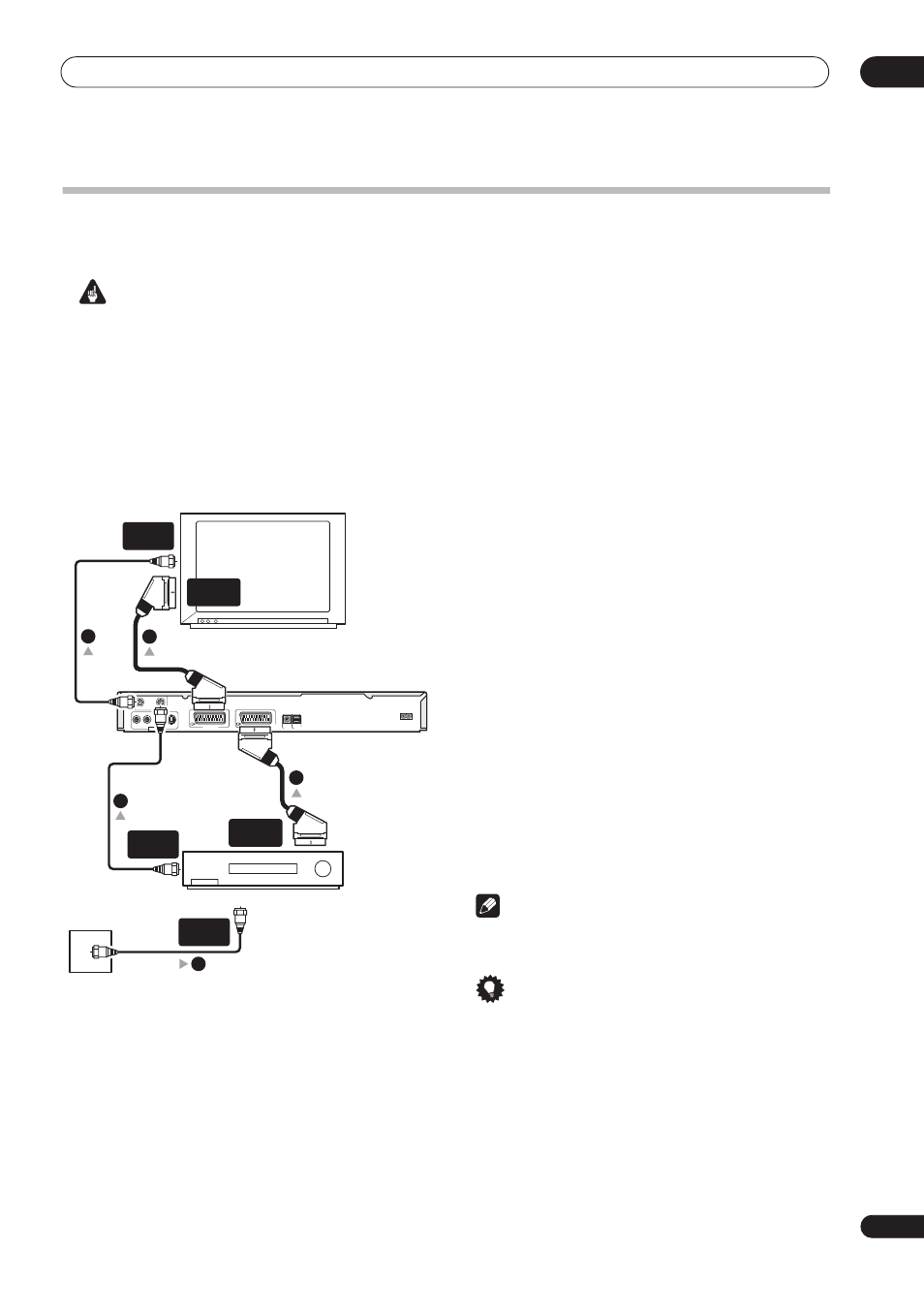

Легкость подключения

Описанная ниже процедура установки является базовой и позволяет смотреть и записывать телевизионные программы, а также
воспроизводить диски. Описание других типов подключений начинается на следующей странице.

Внимание

• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если телевизор (или видеомагнитофон)

не оснащен разъемом SCART, то соединение можно выполнить с помощью кабеля аудио/видео (описание на следующей
странице).

• Через разъем AV AV1(RGB)-TV можно выводить обычный композитный сигнал, сигнал S-video или видеосигнал RGB, а

также аналоговый аудиосигнал в стереофоническом режиме. Разъем AV2/AUTO START REC (INPUT 1/DECODER)
принимает в качестве входа обычный сигнал, сигнал S-video и видеосигнал RGB, а также аналоговый аудиосигнал в
стереофоническом режиме. Сведения об установке сигналов см. в разделах AV1 Out (Выход AV1) на стр. 81 и AV2/L1 In (Вход
AV2/L1)
на стр. 81.

• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты выключены и отключены от

электророзетки.

1

Подсоедините один конец кабеля к настенной

розетке для подключения антенны/кабельного
телевидения, а другой конец - к входу для антенны на
видеомагнитофоне.

• При подключении антенны напрямую к телевизору (без

использования видеомагнитофона) подсоедините
антенну к гнезду ANTENNA IN рекордера и пропустите
следующий шаг.

2

Используйте кабель телевизионной антенны (один

кабель входит в комплект поставки) для
подсоединения выхода антенны видеомагнитофона к
гнезду ANTENNA IN рекордера.

3

Используйте другой кабель телевизионной

антенны для подсоединения гнезда ANTENNA OUT
рекордера к входу антенны на телевизоре.

4

Используйте кабель SCART (не входит в комплект)

для подсоединения разъема AV AV1(RGB)-TV
рекордера к разъему SCART AV телевизора.

5

Используйте другой кабель SCART для

подсоединения разъема AV AV2/AUTO START REC
(INPUT 1/DECODER) к разъему SCART AV
видеомагнитофона.

Примечание

• Если требуется выполнить другие типы подключений

аудио/видео, см. описание на следующей странице.

Совет

• Этот рекордер имеет функцию “сквозного канала”,

которая позволяет записывать телевизионную программу
со встроенного телевизионного тюнера рекордера во
время просмотра видеозаписи на видеомагнитофоне (для
использования этой функции в режиме ожидания
рекордера для параметра Power Save
(Энергосбережение)
должно быть установлено
значение Off (Выкл.)—см. раздел Power Save
(Энергосбережение)
на стр. 77).
