Подключение внешнего декодера (2)

При наличии только декодера подсоедините его к рекордеру и телевизору, как показано ниже.
Установка, описанная на этой странице, позволяет выполнять следующее:

• Запись каналов, транслируемых с кодированием, принимаемых с помощью встроенного телевизионного тюнера рекордера.

Внимание

• Не подсоединяйте этот рекордер к другому компоненту через видеомагнитофон, спутниковый ресивер или приемник

кабельного телевидения. Всегда подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.

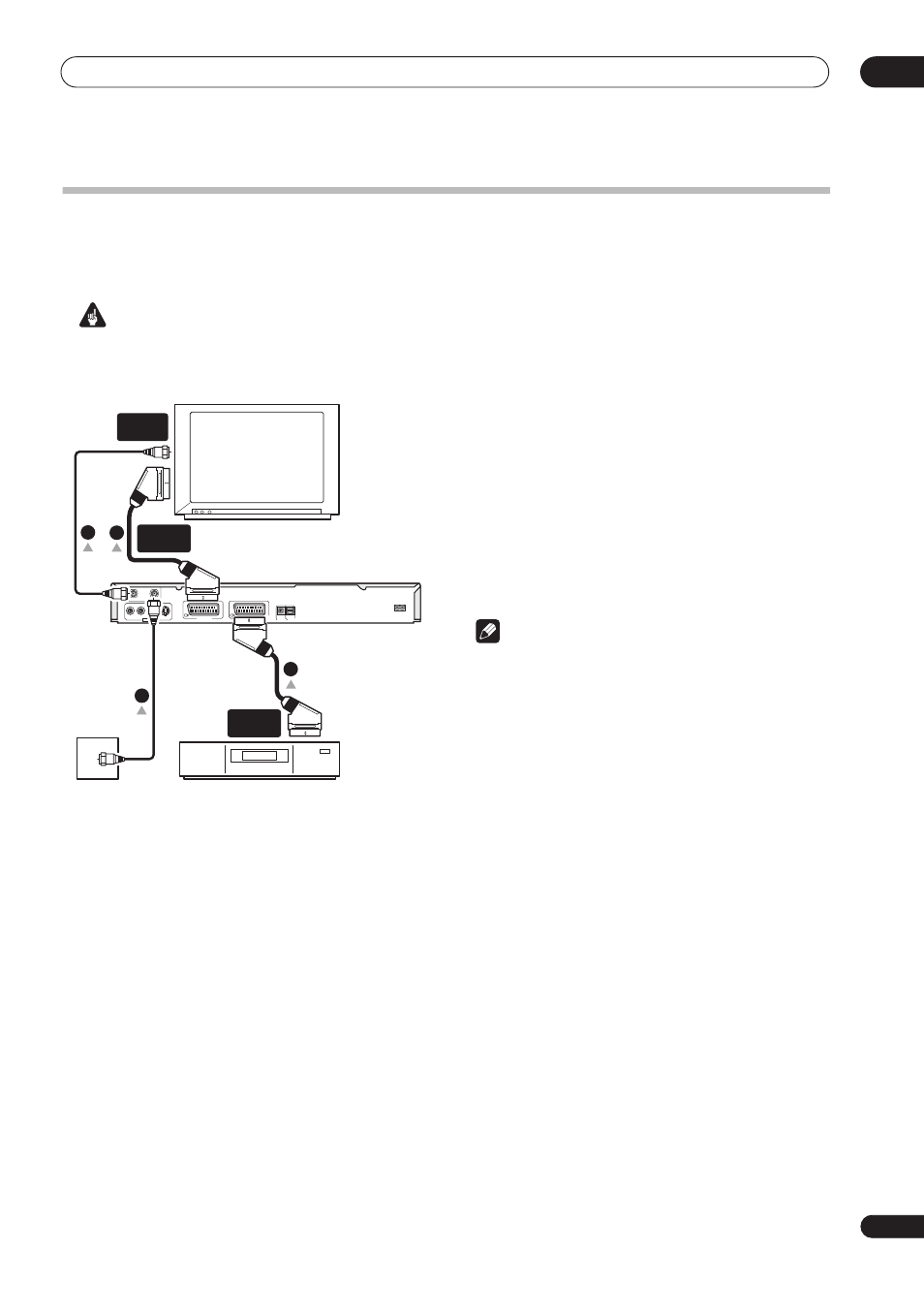

1

Подключите кабель телевизионной антенны, как

показано на схеме.
Это позволит смотреть и записывать телевизионные каналы.

2

Используйте кабель SCART (не входит в комплект)

для подсоединения разъема AV AV1(RGB)-TV к
разъему SCART AV телевизора.
Это позволит просматривать диски.

3

Используйте другой кабель SCART для

подсоединения разъема AV AV2/AUTO START REC
(INPUT 1/DECODER) к разъему SCART AV приемника
кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с колебаниями изображения.

Примечание

• Для использования этой установки необходимо

выполнить описанные ниже настройки в меню Initial Setup
(Начальная настройка).
– В меню Initial Setup (Начальная настройка) установите
для параметра AV2/L1 In (Вход AV2/L1) значение
Decoder (Декодер) (см. раздел AV2/L1 In (Вход AV2/L1)
на стр. 81).
– На экране Manual CH Setting (Установка каналов
вручную)
установите для параметра Decoder
(Декодер)
каналов, транслируемых с кодированием,
значение On (Вкл.) (см. раздел Manual CH Setting
(Установка каналов вручную)
на стр. 79).
