Органы управления и индикаторы

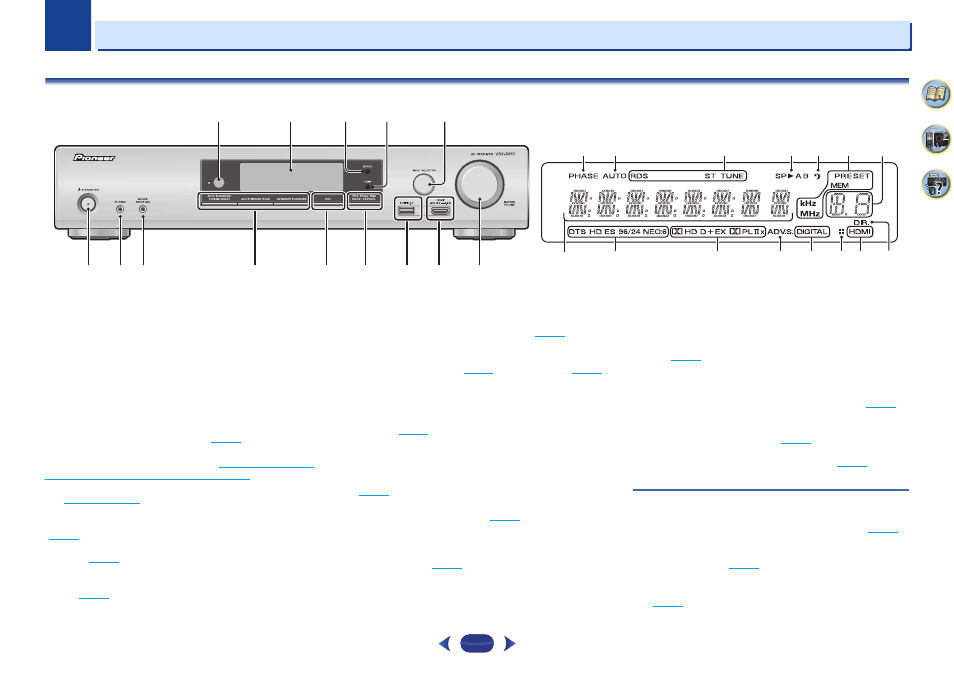

Передняя панель
1
STANDBY/ON
2
Гнездо PHONES
Используйте для подключения наушников. При подключении
наушников звук не будет воспроизводиться через
громкоговорители. Когда звук идет через наушники, можно
выбрать только режим звучания PHONES SURR, STEREO
или STEREO ALC (режим S.R AIR также можно выбрать с
помощью входа ADAPTER).
3
Гнездо MCACC SETUP MIC
Используется для подключения микрофона при выполнении
автоматической настройки MCACC (
стр. 23
).
4
Датчик дистанционного управления
Принимает сигналы от пульта ДУ (см.
Дальность действия
пульта дистанционного управления на стр. 10
).
5
Символьный дисплей
См.
Дисплей на стр. 7
.
6
Индикатор MCACC
Загорается, когда включена функция Acoustic Calibration EQ
(
стр. 38
) (для «Acoustic Calibration EQ» автоматически
задается значение «Вкл.» после автоматической настройки
MCACC (
стр. 23
)).
7
Индикатор HDMI
Загорается при подключении компонента, оборудованного
HDMI (
стр. 17
).
8
Pery
лятор
INPUT SELECTOR
Используется для выбора источника входа (
стр. 26
).
9
Кнопки режимов прослушивания
AUTO SURROUND/STREAM DIRECT
– Переключение
режимов Auto surround (
стр. 36
) и Stream Direct (
стр. 37
).
ALC/STANDARD SURR
(только VSX-S510) – Нажмите
для стандартного декодирования и для переключения
между параметрами 2 Pro Logic II, 2 Pro Logic IIx и
NEO:6 и стереорежимом автоматического управления
уровнем (
стр. 36
).
ALC/STANDARD SURR
(только VSX-S310) – Нажмите
для стандартного декодирования и для переключения
между параметрами 2 Pro Logic II и NEO:6 и
стереорежимом автоматического управления уровнем
(
стр. 36
).
ADVANCED SURROUND
– Переключает различные
режимы объемного звучания (
стр. 37
).
10
ECO
Переключение между режимами ECO Mode 1/ECO Mode 2.
Когда включается режим ECO Mode (ON), дисплей
становится темным (
стр. 37
).
Если нажата одна кнопка режима прослушивания, режим ECO
выключается (OFF).
11
iPod iPhone iPad (
только VSX-S510) DIRECT CONTROL
iPod iPhone (
только VSX-S310) DIRECT CONTROL
Измените вход ресивера на iPod и включите управление iPod
на iPod (
стр. 30
).
12
Разъем iPod/iPhone или iPad (только VSX-S510)
Используются для подключения в качестве источника аудио
Apple iPod/iPhone или iPad (только VSX-S510) или
запоминающего устройства большой емкости USB (
стр. 21
).
13
HDMI input/MHL connector (VSX-S510 only)
Используйте для подключения совместимого с HDMI
устройства (видеокамера, и др.) (
стр. 22
). Сюда можно также
подключить MHL-совместимое мобильное устройство с
помощью кабеля MHL (продается отдельно) (
стр. 21
).
14
Pery
лятор
MASTER VOLUME
Дисплей
15
PHASE
Загорается, когда включен фазовый переключатель (
стр. 38
).
16
AUTO
Загорается при включенной функции автоматического
объемного звучания (
стр. 36
).
17
Индикаторы тюнера
RDS – Высвечивается при приеме трансляции RDS
(
стр. 35
). (для Европы)
1
2
9
12
14
3
4
5
6
7
8
10
11
13
15
16
17
18
19
17
22
23
24
25
25
27
26
20
21
VSX-S510
