Подключение оборудования 2 2
17
59
7
4 Подключение телевизора и компонентов
воспроизведения

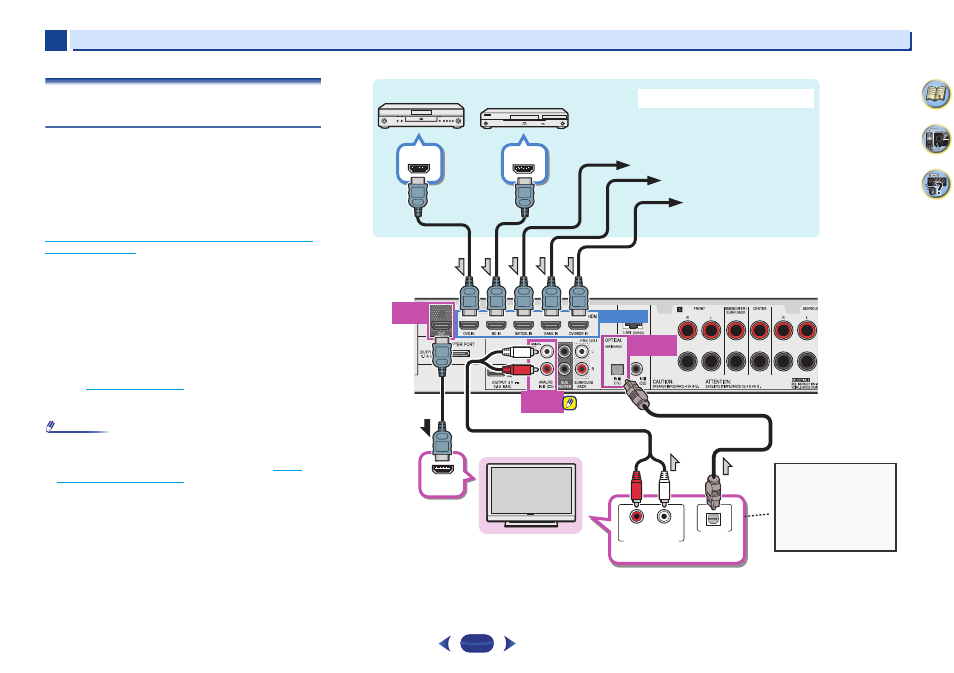

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно
подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения
поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI (см.
Функция Control with HDMI (Управление по HDMI) (только
VSX-S510) на стр. 57
).
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
- Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).
- Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора может
вводится в ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см.
HDMI Setup на стр. 57 ).
- Указания по соединениям и настройке телевизора см. в
руководстве по эксплуатации телевизора.
Примечание
• Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 53 ).
HDMI
OUT
ANALOG
IN1 (CD)
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL
HDMI OUT
HDMI IN
R L
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
Выберите один
Телевизор, совместимый с
HDMI/DVI
Спутниковая приставка
Проигрыватель DVD
Проигрыватель BD
Игровая приставка
Компоненты, совместимые с HDMI/DVI
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания звука
телевизора через ресивер.
DVD рекордер,
BD рекордер
VSX-S510
