Подключение оборудования 2 2
15
59
7

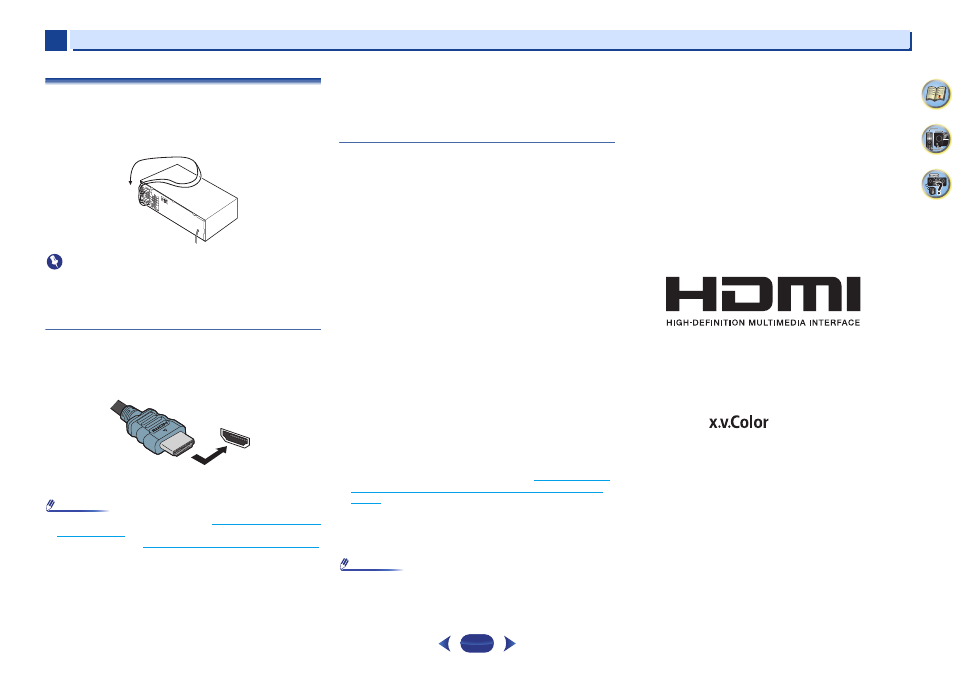

4 Подсоединение кабелей
Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.
Внимание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
• Перед отсоединением кабеля питания переключите питание
в режим ожидания.
Кабели HDMI
Одновременно по одному кабелю могут передаваться как
видео-, так и звуковые сигналы. При подключении через этот
ресивер проигрывателя и телевизора, используйте для обоих
подключений кабели HDMI.
Будьте внимательны и соблюдайте правильность направления
при подключении разъема.
Примечание
• Установите для параметра HDMI в Настройка параметров
звука на стр. 40 значение THRU (THROUGH) и задайте для
входного сигнала в Выбор входного аудиосигнала на стр. 26
значение HDMI, если вы хотите подать звук по HDMI на
телевизор (не будет слышен звук акустики этого ресивера).
• Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки) имеют
разрешение, отображение которого невозможно.
• Когда через HDMI поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.
О HDMI
При помощи подключения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые виды
цифрового звука, с которыми совместим подключенный
компонент, включая DVD-Video, DVD-Audio, SACD, Dolby
Digital Plus, Dolby TrueHD, DTS-HD Master Audio (только
VSX-S510) (см. ниже информацию об ограничениях), Video
CD/Super VCD и CD.
Данный ресивер поддерживает технологию High-Definition
Multimedia Interface (HDMI
®/ ™).
С помощью подключений HDMI данный ресивер
поддерживает описанные ниже функции.
• Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и др.))
• Передача сигнала 3D
• Передача сигнала Deep Color
• Передача сигнала x.v.Color
• Возвратный аудиоканал
• Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс.
8 каналов
• Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master Audio
(только VSX-S510)), DVD-Audio, CD, SACD (только 2-
канальный DSD), Video CD, Super VCD
• Синхронизированное управление компонентов при
помощи функции Control по HDMI (см. Функция Control
with HDMI (Управление по HDMI) (только VSX-S510) на
стр. 57 ).
• Передача сигнала 4K
– Этот режим может работать некорректно, в зависимости
от вида подключенного оборудования.
Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p
Примечание
• Используйте Высокоскоростной кабель HDMI ®/ ™. Если
используется обычный кабель HDMI, а не
Высокоскоростной кабель HDMI ® /™, он может работать
неправильно.
• Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.
• Передача сигналов 3D, Deep Color, x.v.Color, 4K и
возвратный аудиоканал возможны только при
подключении к совместимому компоненту.
• Передачи цифровых аудиосигналов в формате HDMI
требуют большего времени для распознавания. По этой
причине может происходить прерывание звучания во время
переключения аудиоформатов или при запуске
воспроизведения.
• Включение/отключение устройства, подключенного к
разъему HDMI OUT этого устройства во время
воспроизведения, или отсоединение/подсоединение кабеля
HDMI во время воспроизведения, может вызвать помехи
или прерывание звука.
Термины HDMI и HDMI High-Definition Multimedia Interface, а
также логотип HDMI являются торговыми марками или
зарегистрированными торговыми марками HDMI Licensing,
LLC в Соединенных Штатах Америки и в других странах.
“x.v.Color” и являются торговыми
марками Sony Corporation.
HDMI
®
