Инструкция по эксплуатации Pioneer VSX-S310-S
Страница 13
Подключение оборудования
2
2
13
59
7
4
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.
Подключение задних громкоговорителей объемного звучания (только VSX-
S510)
При выполнении вышеуказанных подключений, необходимо задать настройку системы
громкоговорителей (Speaker System) (см.
Настройка системы громкоговорителей (Speaker
System) (только VSX-S510) на стр. 55
).
•
При использовании только одного заднего громкоговорителя объемного звучания,
подключите его к SUBWOOFER / SURR BACK на терминалах громкоговорителя.
Подключение сабвуфера
Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение
с помощью кабелей громкоговорителей невозможно.
•
Если имеется два сабвуфера, второй сабвуфер можно подключить к терминалу
SUBWOOFER 2. Подключение двух сабвуферов улучшает басовое звучание для получения
более мощного звука. В этом случае, из двух сабвуферов выходит один и тот же звук.

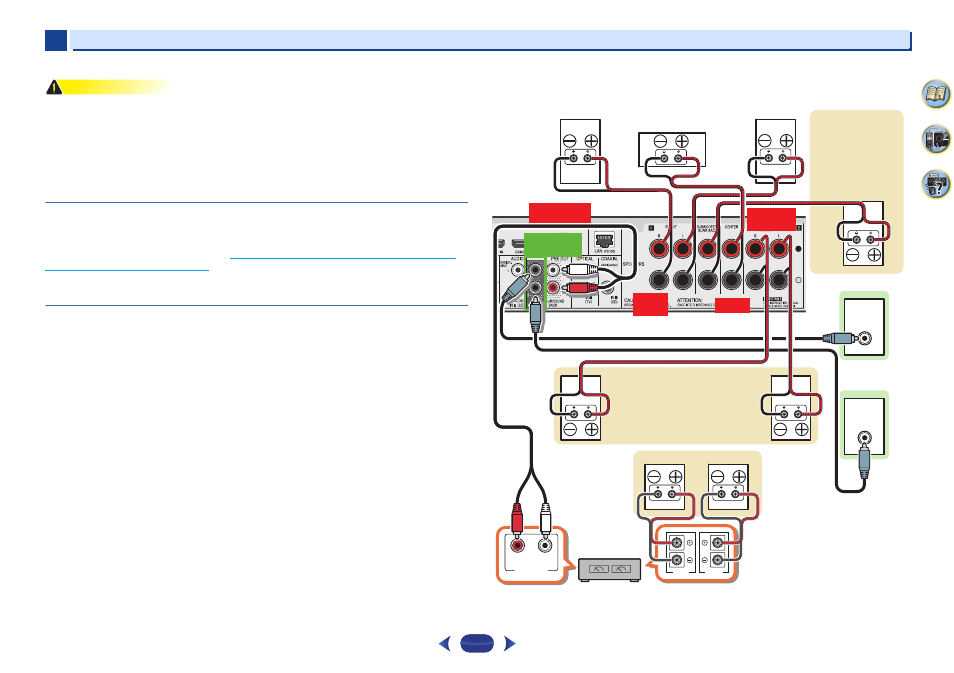

Схема соединений VSX-S510
SPEAKER
R
SPEAKER
L
R
L
ANALOG
AUDIO IN
LINE LEVEL
INPUT
LINE LEVEL
INPUT
FRONT
R L
SURROUND
R L
CENTER
PREOUT
SUBWOOFER
SURROUND BACK
R L
Центральный
Правый
Передний правый
Усилитель заднего канала
объемного звучания
Передний левый
Активный
сабвуфер 1
Левый
Правый
Левый
Задний объемного
звучания
(Только план [D])
План [A], [B] или
[D]:
Пассивный сабвуфер
(S-SLW500)
План [C]:
Задний
громкоговоритель
объемного звучания
План [A], [B] или [C]: Объемные
громкоговорители
План [B]: Громкоговорители B
Активный
сабвуфер 2
