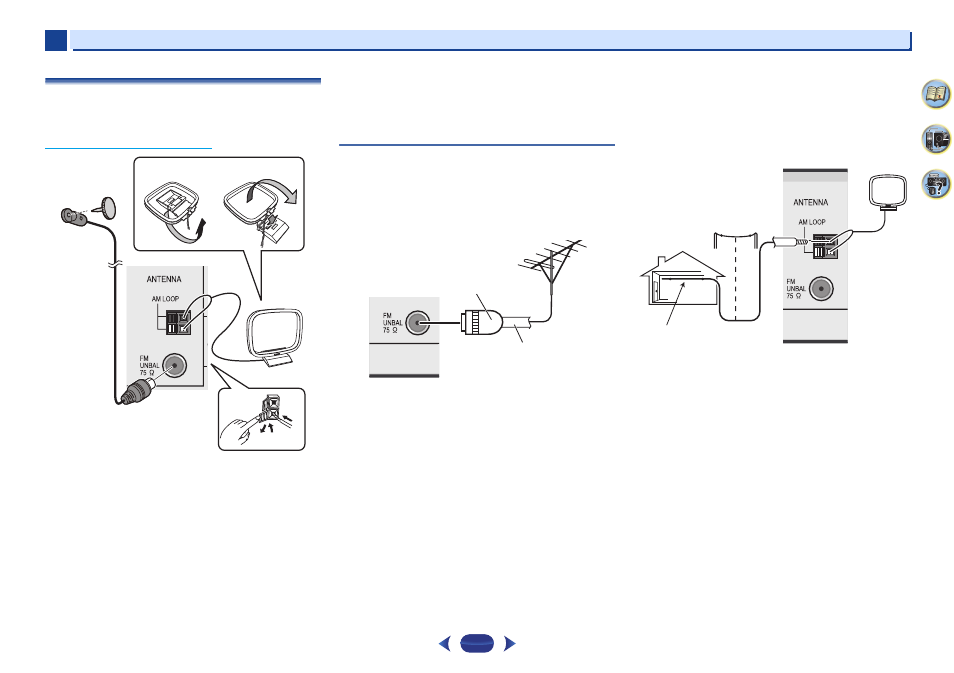

Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже
).
1
Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2
Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
3
Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4
Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для Европы, России и Великобритании
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo
6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально
на улице.
2
1
3
4
рис. a
рис. б
Коаксиальный кабель с
сопротивлением 75 Ом
Одноконтактный
разьем PAL
Наружная
антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой
изоляцией)
