Подключение DVD рекордера
Примечание
• Максимальное количество устройств, которые могут быть
подключены и управляться с пульта дистанционного
управления телевизора с плоским экраном: рекордер x 2, плеер
x 2 или аудио/видео система x 1.
• При подключении аудио/видео системы или HD AV
конвертера, устанавливайте и подключайте его между медиа-
ресивером и рекордером или плеером.
• Не подключайте аудио/видео систему, которая не
поддерживает функции HDMI управления между медиа-
ресивером и рекордером/плеером, иначе функции управления
HDMI не будут работать должным образом.
• При подключении аудио/видео системы, которая не
поддерживает функции управления HDMI и плеера/рекордера,
который поддерживает функции управления HDMI к медиа-
ресиверу, подключите аудио/видео систему к разъему
DIGITAL OUT и AUDIO OUT на медиа-ресивере с помощью
оптический цифрового кабеля и стерео аудиокабеля, а
рекордер/плеер подключите к разъему HDMI с помощью
гибкого HDMI кабеля (см. рисунок справа). При поступлении
сигналов с разъемов HDMI, с разъемов DIGITAL OUT не
выводятся никакие сигналы.
• Функции управления HDMI могут не работать должным
образом, если используется кабель HDMI, не поддерживающий
HDMI спецификации.
• После выполнения соединений выполните настройки в
“Установка входа” для “Установ.упр. HDMI”. Убедитесь в том,
что вы выполнили настройки для каждого разъема HDMI
входа, к которому подключено оборудование.
• Для того, чтобы использовать функции управления HDMI
также необходимо выполнить настройку подключенного
оборудования. Для получения подробной информации см.
руководства по эксплуатации подключенного оборудования.
• Если подключен рекордер, он автоматически включается при
включении медиа-ресивера, что позволяет более аккуратно
выполнить запись.
• Когда изображение с BD/DVD плеера или DVD рекордера,
подсоединенного через AV систему, поддерживающую
управление HDMI, переключается для отображения на
вспомогательном экране в режиме двухэкранного изображения
или кадр в кадре, вспомогательный экран становится черным
без показа изображения.
• Подробную информацию об оборудовании, которое
поддерживает функции управления HDMI, вы можете найти на
веб-сайте компании Pioneer (см. заднюю обложку).

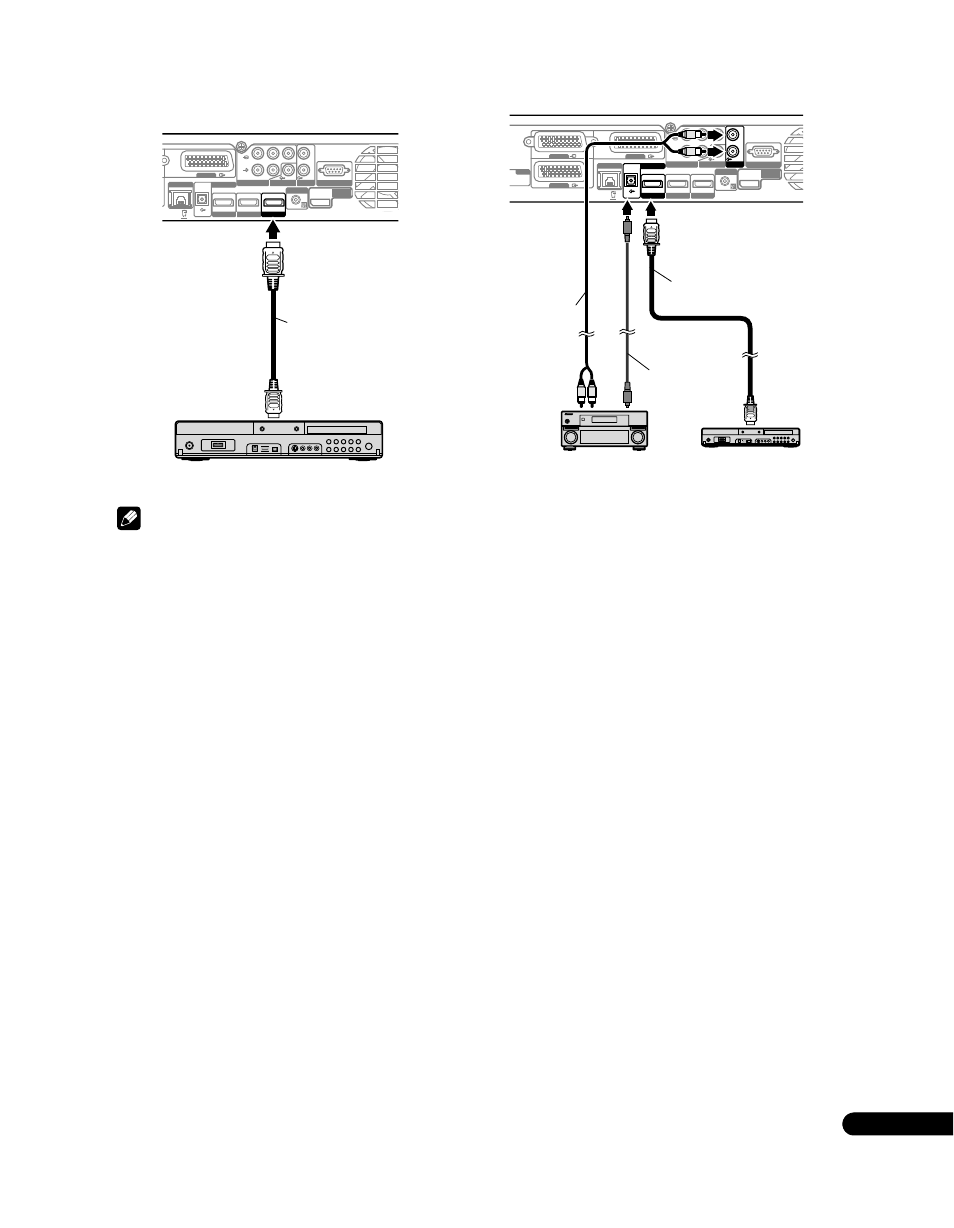

SERVICE ONLY
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
DVD
рекодер
HDMI
совместимый
кабель
(HDMI
кабель с
HDMI
маркировкой)
Медиа-ресивер (вид сзади)
SERVICE ONLY
SAT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
HDMI
OUT
INPUT 2
Оптический
цифровой
кабель
Стерео
аудио кабель
HDMI
совместимый
кабель
(HDMI
кабель с
HDMI
маркировкой)
DVD
рекодер
AV
усилитель
Медиа-ресивер (вид сзади)
