66
Ru
Подключение видеомагнитофона
Для подключения видеомагнитофона или другого
аудиовизуального оборудования используйте разъемы INPUT 2.
Если ваш видеомагнитофон поддерживает дополнительные
системы управления ТВ и видеомагнитофоном “AV link”, его можно
подключить к разъему телевизора INPUT 2 или INPUT 3 с помощью
кабеля с 21-контактным разъемом SCART с полной разводкой.
Возможности канала управления AV link
• Загрузка данных настройки на станции прямо из ТВ в
видеомагнитофон (Загрузка заданных настроек).
• Во время просмотра телевизора можно записать ТВ-программу,
лишь нажав кнопку записи на видеомагнитофоне. (WYSIWYR*)
* В некоторых видеомагнитофонах для функции WYSIWYR
может быть отдельная кнопка – см. документацию к
видеомагнитофону.
• Если нажать кнопку воспроизведения на видеомагнитофоне,
система автоматически выйдет из режима ожидания и покажет
изображение с видеомагнитофона.
Примечание
• Дополнительные системы управления ТВ и видеомагнитофоном
“AV link” могут быть несовместимы с некоторыми внешними
источниками.
Предупреждение
• Если вы подключаете устройство, такое как видеомагнитофон,
между антенной и медиа-ресивером, качество приема сигнала
может ухудшиться. В этом случае мы рекомендуем убедиться в
том, что выбрана установка “выкл” в настройках “Мощность
антенны”, что предотвратит повреждение устройства.
Воспроизведение с видеомагнитофона
Для просмотра изображения видеомагнитофона нажмите INPUT 2
на пульте дистанционного управления или INPUT на медиа-
ресивере для выбора “ВХОД 2”.
Примечание
• Если изображения из видеомагнитофона принимаются с
искажениями, возможно, следует с помощью меню сменить тип
входного сигнала. См. страница 59.
• Подключайте внешнее оборудование только к тем разъемам,
которые будут фактически использоваться.
• Тип сигнала можно узнать в руководстве по эксплуатации
видеомагнитофона.
Использование функции выхода SCART
Эта функция позволяет записывать программы DTV при помощи
подключенного видеомагнитофона или другого записывающего
оборудования, не прерывая обычного просмотра передач на
телевизоре с плоским экраном. С помощью этой функции можно
также легко воспроизводить запись со сдвигом во времени, если
подключен рекордер DVD/HDD (DVR: цифровой
видеомагнитофон).

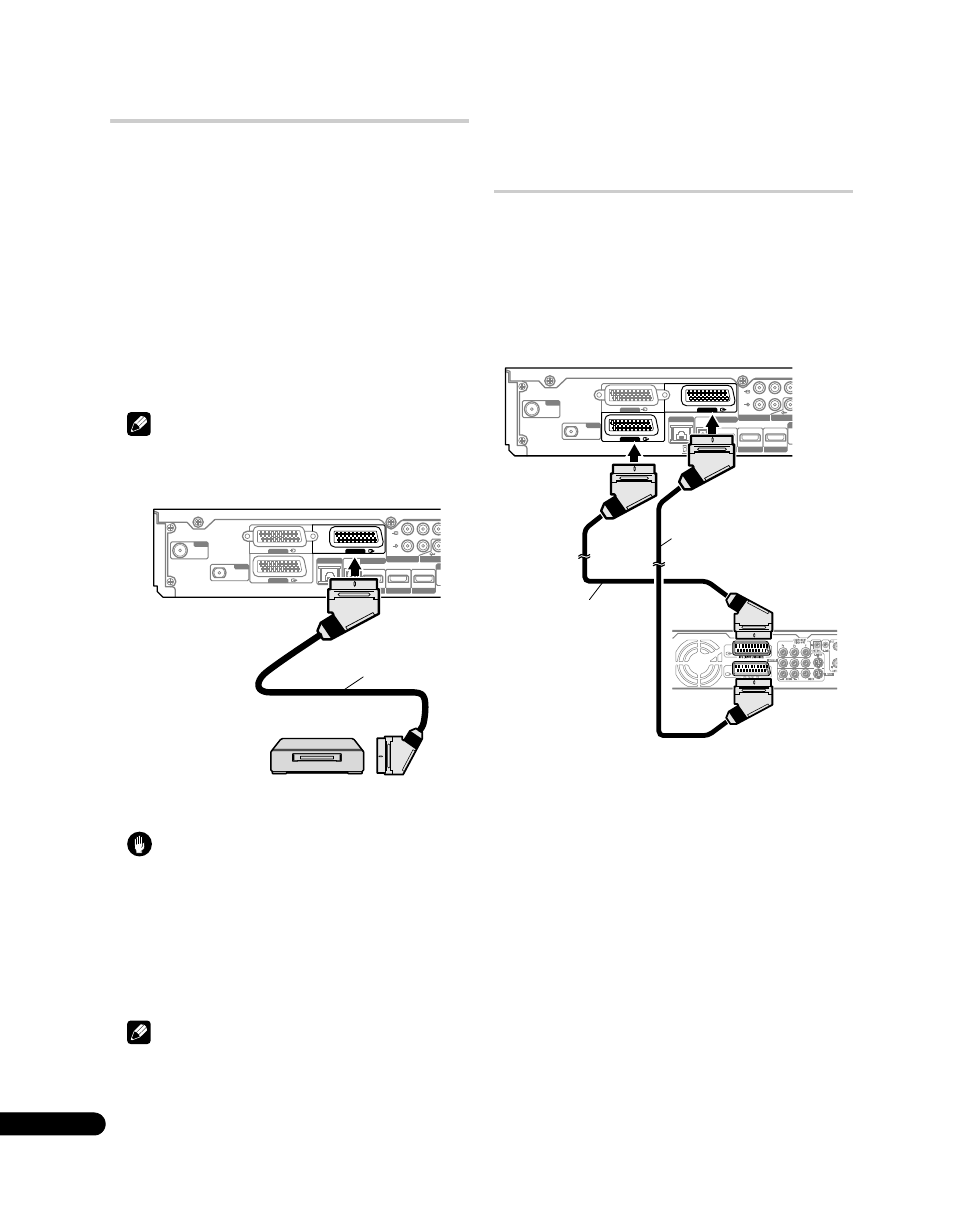

На следующем рисунке предполагается, что Pioneer DVR-940HХ-S
подключается к медиа-ресиверу для воспроизведения при помощи
записывающего устройства со сдвигом по времени.
Кроме вышеуказанного подключения, необходимо выполнить
следующее:
• См. раздел Переключение выхода SCART (страница 67) и
выберите параметр “Привязка к DTV/SAT” для пункта “Выход
SCART” в меню настройки.
• На рекордере DVD/HDD (DVR) выберите источник видео/аудио
входа, совпадающего с внешним разъемом входа, к которому
подключен медиа-ресивер. Для получения информации об этом
способе см. руководство по эксплуатации рекордера.
• Выберите источник входа на медиа-ресивере в зависимости от
разъема, к которому подключен выход рекордера DVD/HDD
(DVR); для вышеприведенного примера подключения выберите
“ВХОД 2”.
• Когда будут завершены вышеописанные подключения и
настройки, можно будет пользоваться воспроизведением с
временным сдвигом на рекордере DVD/HDD (DVR). Можно
также выбрать двухэкранный режим или режим “кадр в кадре”
для просмотра изображений из источника входа DTV и
внешнего источника (“ВХОД 2” для вышеописанного примера
подключения), к которому подключен выход рекордера.
SAT
ANT
SUB WOOFER O INPUT 2
L R AUDIO
P R
COMPONENT VIDE
P B Y
C
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI OU
INPUT 2
Кабель
SCART
VCR ( Видеомагнитофон)
Медиа-ресивер
(
вид сзади)
SAT
ANT
SUB WOOFER O INPUT 2
L R AUDIO
P R
COMPONENT VIDE
P B Y
C
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI OU
INPUT 2
Кабель
SCART
Кабель
SCART
DVR-940HX-S
Медиа-ресивер
(
вид сзади)
