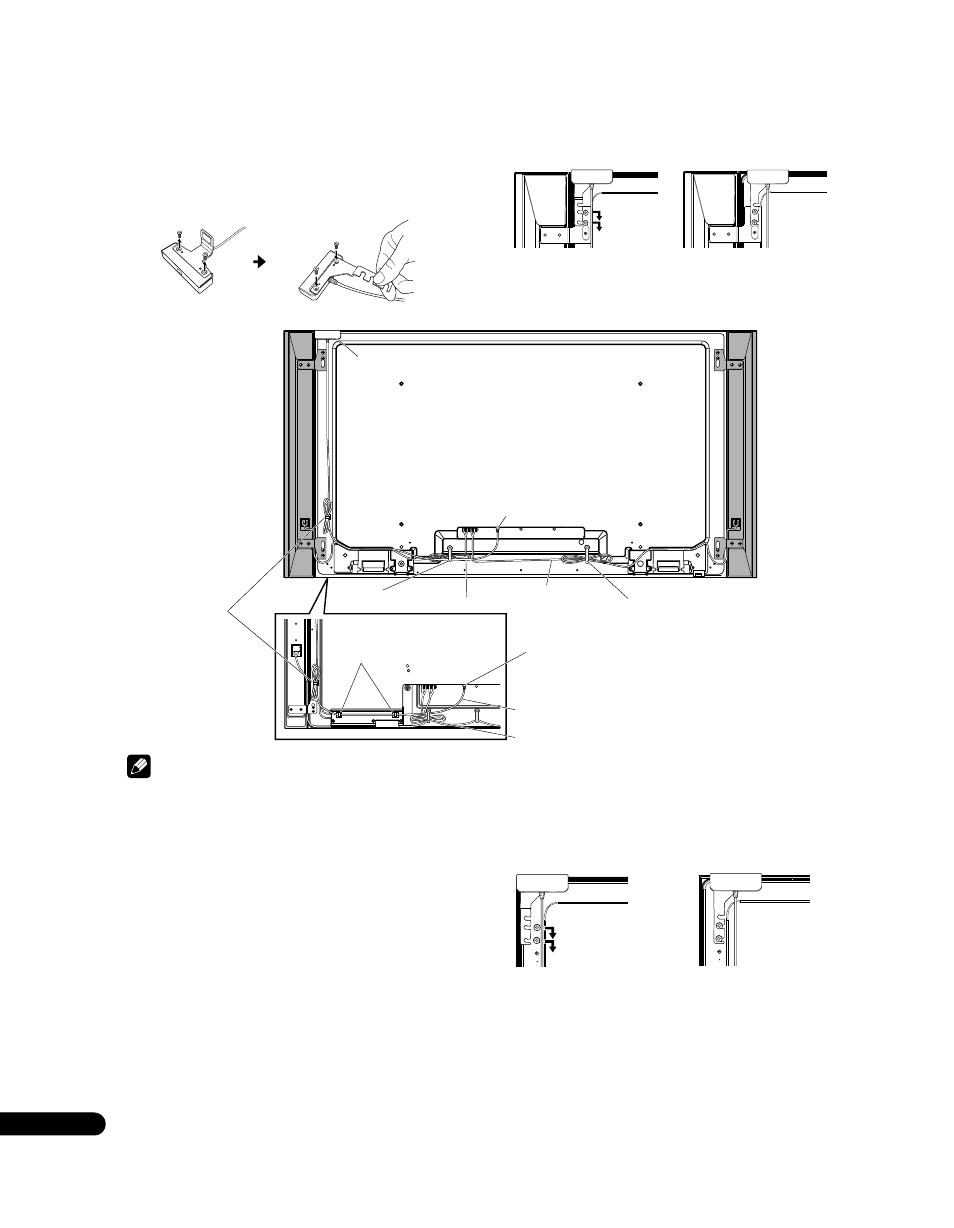

Прикрепите датчик цвета к задней панели
Способы прикрепления датчика цвета к задней панели отличаются в
зависимости от того, установлены ли на панели громкоговорители,
закрепленные сбоку.
(если закрепленные сбоку громкоговорители установлены)
1 Извлеките винты датчика цвета, а затем замените скобу.
Используйте повторно извлеченные винты.
2 Ослабьте два (2) верхних винта скобы громкоговорителя.
3 Совместите нижние пазы скобы датчика цвета с винтами.
Отрегулируйте положения датчика/скобы громкоговорителя, чтобы
они оставались на месте.
4 Затяните винты.
5 Подсоедините кабель к разъему датчика цвета на заднем
верхнем блоке и НЕ включайте его в сетевую розетку.
Примечание
• Не ослабляйте винты на нижней стенке панели. В случае прикрепления к задней панели, окошко датчика будет направлено вверх.
• Если датчик цвета, прикрепленный к задней панели, не функционирует надлежащим образом, прикрепите его к передней панели.
• Не используйте прилагаемые винты в случае прикрепления датчика цвета с помощью скоб громкоговорителей.
• Датчик цвета может стать горячим из-за тепла, исходящего от панели. При использовании в условиях высокой температуры, прикрепляйте
датчик цвета к нижнему правому углу передней панели.
(если закрепленные сбоку громкоговорители не установлены)
1 Извлеките винты датчика цвета, а затем замените скобу.
Используйте повторно извлеченные винты.
2
Затяните пальцами прилагаемые к датчику цвета винты в
отверстия для винтов громкоговорителя.
3
Совместите нижние пазы скобы датчика цвета с винтами.
Отрегулируйте положения датчика/скобы громкоговорителя, чтобы
они оставались на месте.
4
Затяните винты.
5 Подсоедините кабель к разъему датчика цвета на заднем
верхнем блоке и НЕ включайте его в сетевую розетку.
( Скоба)
Кабель датчика цвета
Кабельный зажим
Разъем датчика цвета
(
верхний блок)
Кабельный зажим
Датчик цвета
Кабель громкоговорителя Держатель
кабеля (входит в
комплектацию
датчика цвета)
Держатель кабеля (входит в
комплектацию телевизора с
плоским экраном)
(KRP-600P)
Разъем датчика цвета
(
верхний блок)
Кабель датчика цвета
Кабельный зажим (KRP-500P)
