Инструкция по эксплуатации Pioneer KRP-500AW
Страница 20
20
Ru
Примечание
• Не выполняйте следующие подключения:
– используя два и более переключателей
– подключая медиа-ресивер и антенну через STB
– используя антенну с электроприводом

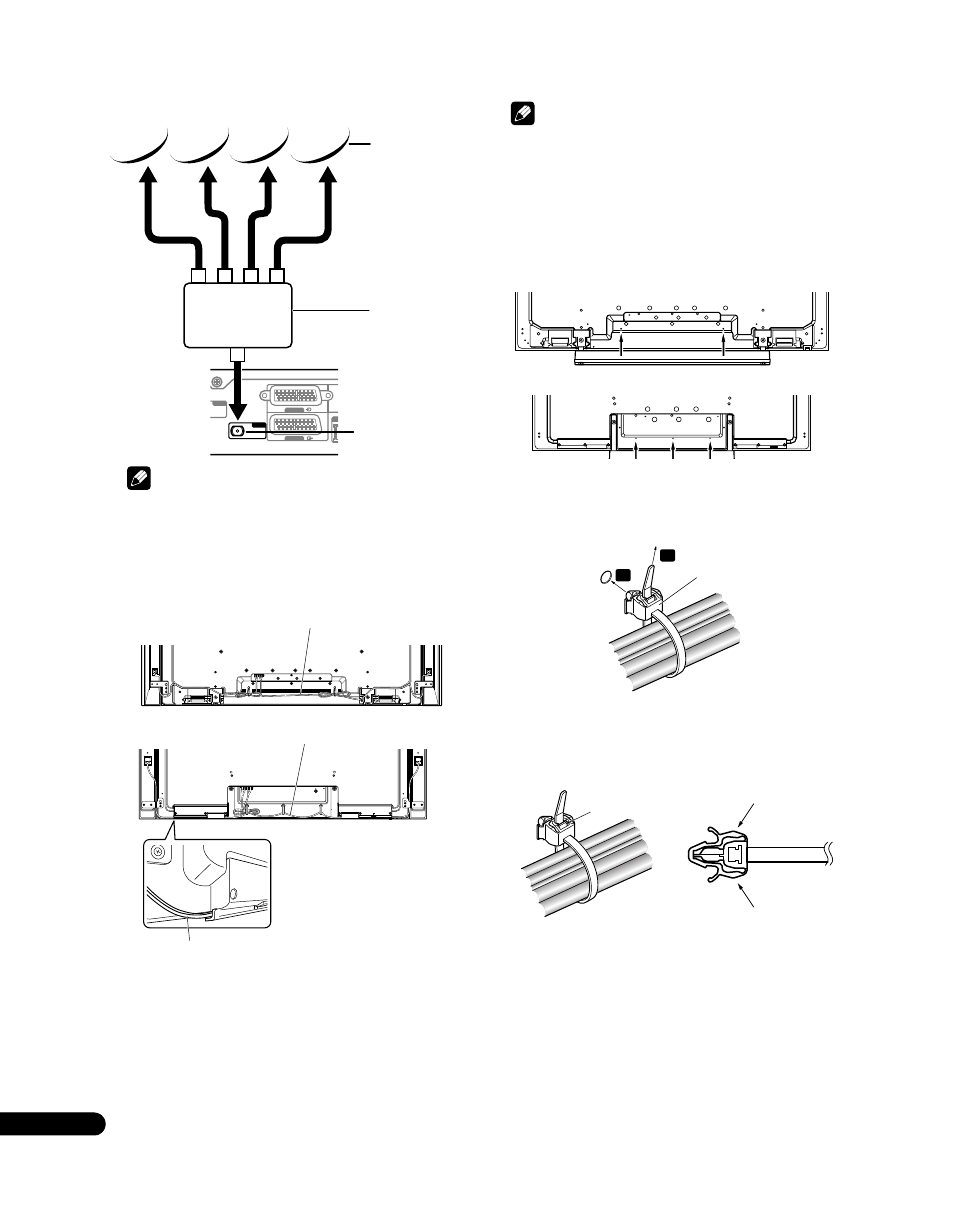

Проводка кабелей
При установке громкоговорителей на панель дисплея:
Примечание
• При необходимости используйте кабельные зажимы.
• Убирая кабели динамиков, следите за тем, чтобы они не были
сильно пережаты стяжкой.
Прикрепление кабельных зажимов к
основному блоку
Для прокладки соединительных кабелей используйте кабельные
зажимы. На рисунке ниже показано расположение отверстий на
задней панели дисплея.
Установка и снятие кабельного зажима
Проденьте ленту зажима через держатель [1] и соберите кабель(и)
кабельным зажимом. Нажмите и удерживайте прижимной рычаг и
вставьте крючок в соответствующее отверстие [2] на задней стенке
дисплея.
• Убедитесь в том, что кабельный зажим надежно закреплена на
панели.
Чтобы снять ленту зажима потяните и удерживайте защелку, чтобы
освободить ее.
Чтобы снять кабельный зажим нажмите и удерживайте защелки, и
затем вытащите ее из отверстия.
SAT
ANT
LA
INPUT 3
INPUT 1
Использование переключателя DiSEqC
SAT (
Спутник)
входной разъем
Спутниковая
антенна
SW
(DiSEqC)
Кабель громкоговорителя
(KRP-600P)
(KRP-500P)
Кабель громкоговорителя
Кабель громкоговорителя
Паз в нижней части
предназначен для кабелей
громкоговорителя.
Не вставляйте в этот паз кабель
датчика цвета.
(KRP-600P)
(KRP-500P)
1
2
Кабельный
зажим
Защелка
Ручка
Ручка
