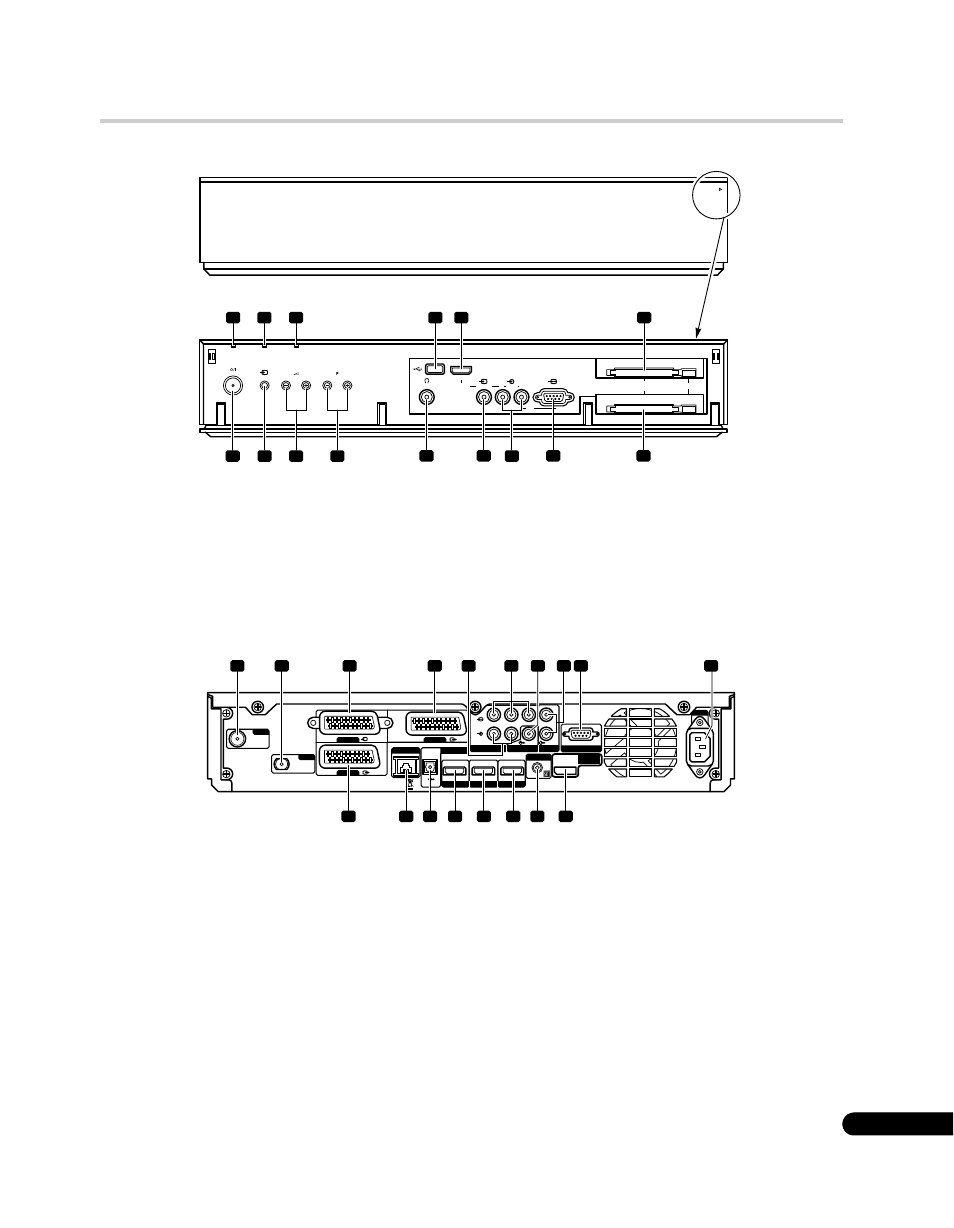

Медиа-ресивер
(
Вид спереди)
1
Индикатор Power ON
2
Индикатор STANDBY
3
Индикатор TIMER
4
USB порт
5
Разъем INPUT 5 (HDMI)
6
Слот COMMON INTERFACE 2 SATELLITE (ОБЩИЙ
ИНТЕРФЕЙС 2 СПУТНИКОВЫЙ)
7
Кнопка STANDBY/ON
8
Кнопка INPUT
9
Кнопки VOLUME Вверх/Вниз
10
Кнопки CHANNEL Вверх/Вниз
11
Выходной разъем PHONES
12
Разъем INPUT 5 (VIDEO (Видео))
13
Разъемы INPUT 5/PC INPUT (AUDIO (Аудио))
14
Разъем PC INPUT (Анaлoгoвый RGB)
15
Слот COMMON INTERFACE 1 TERRESTRIAL (ОБЩИЙ
ИНТЕРФЕЙС 1 НАЗЕМНЫЙ)
(
Вид сзади)
1
Входной разъем ANT (Антенна)
2
Входной разъем SAT (Спутник)
3
Разъем INPUT 1 (SCART)
4
Разъем INPUT 2 (SCART)
5
Разъемы INPUT 2 (Audio (Аудио))
6
Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
7
Разъем SUB WOOFER OUT (ВЫХОД НИЗКОЧАСТОТНОГО
ГРОМКОГОВОРИТЕЛЯ)
8
Разъемы AUDIO OUT
9
Разъем RS-232C (SERVICE ONLY (ТОЛЬКО ДЛЯ
ОБСЛУЖИВАНИЯ)) (используется для заводской настройки)
10
Разъем AC IN
11
Разъем INPUT 3 (SCART)
12
Порт LAN (10/100)
13
Разъем DIGITAL OUT (OPTICAL)
14
Разъем INPUT 1 (HDMI)
15
Разъем INPUT 3 (HDMI)
16
Разъем INPUT 4 (HDMI)
17
Разъем CONTROL OUT
18
Разъем SYSTEM CABLE (СИСТЕМНЫЙ КАБЕЛЬ)
