Регулировка узлов проявки и проявителей
4
4-10
Узел проявки (YMCK)
4.1
20

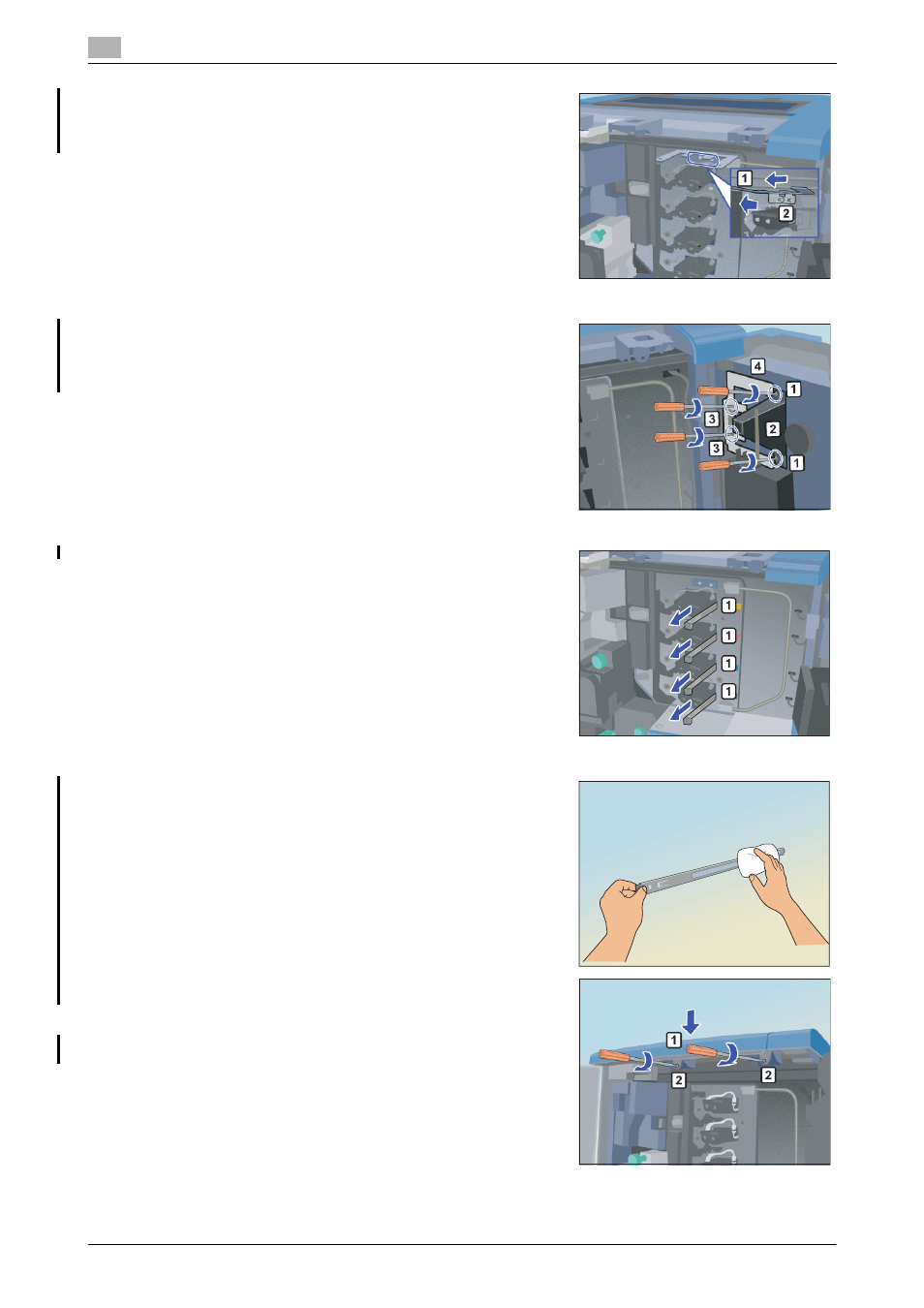

Сдвиньте влево пластину подачи проявителя [1],
одновременно вытягивая пластинчатую пружину
пластины подачи проявителя [1], затем снимите
пластину.
21
Заверните винты [1] (2 шт.) и верните трубку подачи
проявителя (черная) в исходное положение.
Заверните винты [3] (2 шт.) и верните пластину
подачи проявителя [4] в исходное положение.
22
Вытяните пылеулавливающее стекло [1].
23
Очистите пылеулавливающее стекло с помощью
безворсовой ткани и струи воздуха, затем верните
пылеулавливающее стекло в исходное положение.
24
Установите верхнюю крышку [1] и закрепите ее
винтами [2] (2 шт.).
ПРИМЕЧАНИЕ
Переднюю крышку необходимо снимать только при
заправке проявителя в узел проявки (желтый).
