Инструкция по эксплуатации Konica Minolta bizhub PRESS C70hc
Страница 29
Узел проявки (YMCK)
4-7
4.1
Регулировка узлов проявки и проявителей
4
9

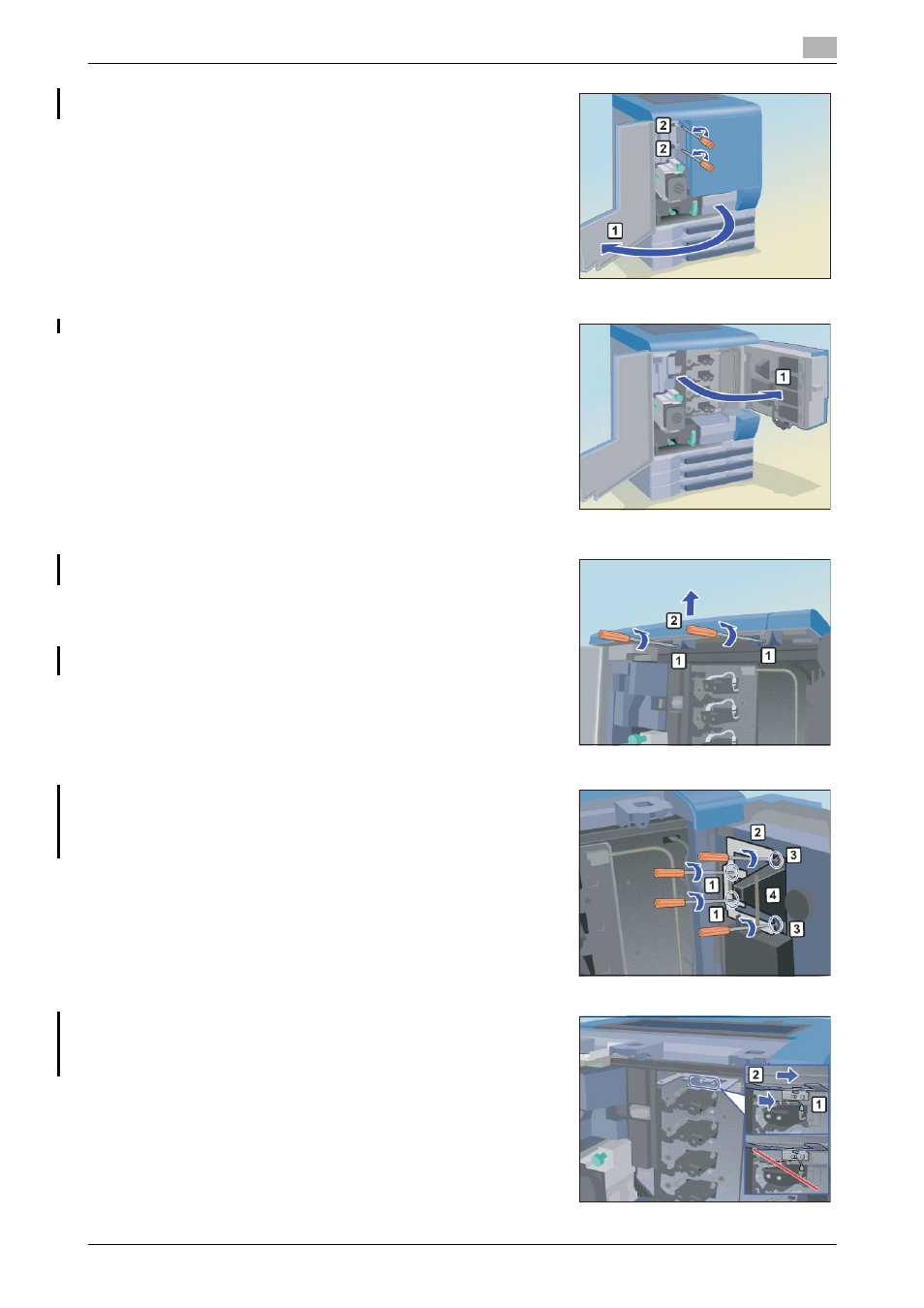

Откройте переднюю дверцу [1] основного блока и
отверните винты [2] (2 шт.).
10
Откройте дверцу бункера для тонера [1].
11
Удалите винты [1] (2 шт.), затем снимите верхнюю
крышку [2].
ПРИМЕЧАНИЕ
В режиме регулировки после завершения замены
узлов проявки засыпьте проявитель.
Переднюю крышку необходимо снимать только при
заправке проявителя в узел проявки (желтый).
12
Отверните винты [1] (2 шт.), затем снимите пластину
подачи проявителя [2].
Отверните винты [3] (2 шт.), затем снимите трубку
подачи проявителя (черную) [4].
13
Вставьте пластину подачи проявителя [2] в винты с
буртиком [1] в верхней части узла проявки того же
цвета, что и заправляемый проявитель, и закрепите
пластину, сдвинув ее вправо.
