Узел проявки (YMCK)
3
3-6
Узел проявки (YMCK)
3.1
12

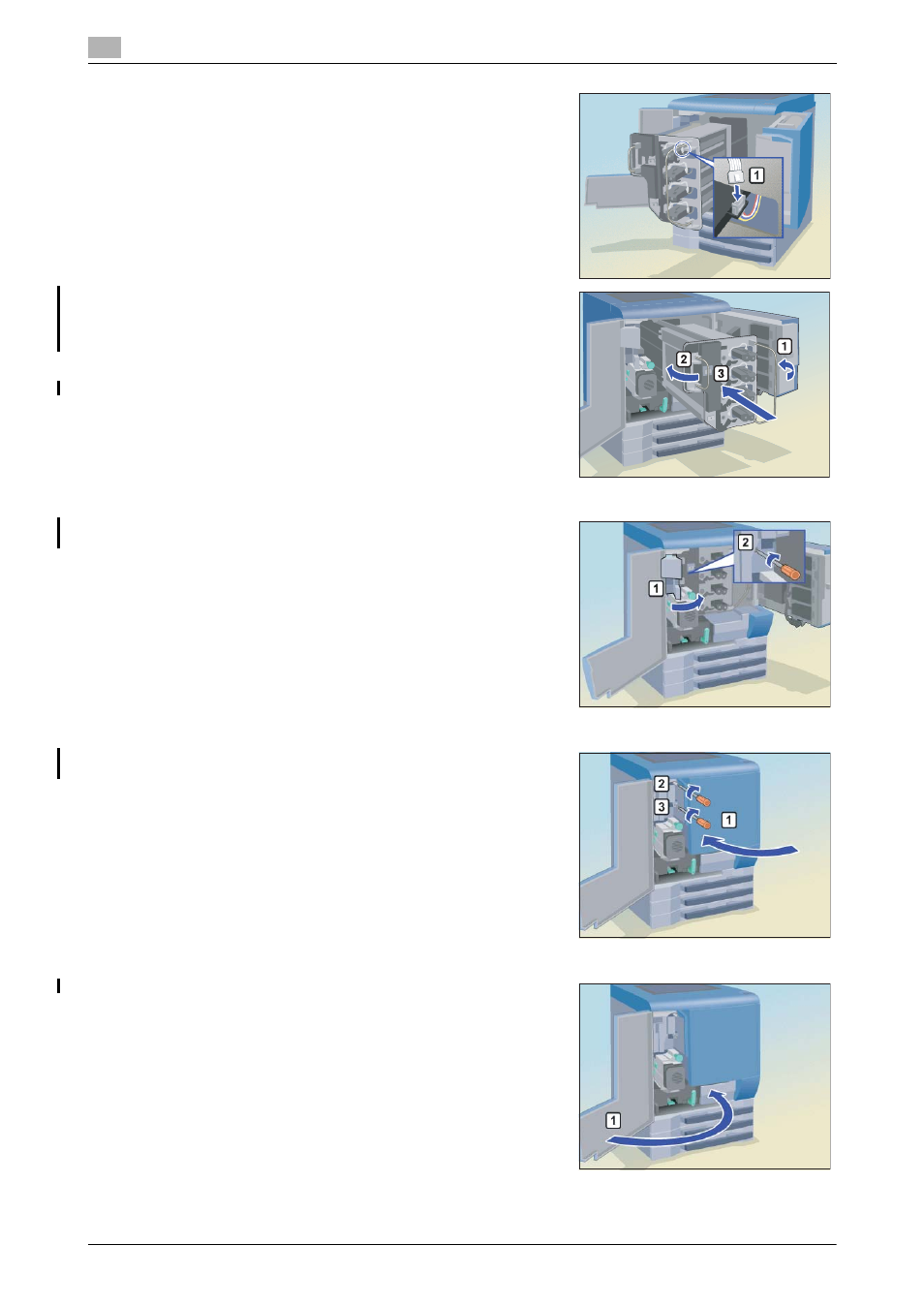

Присоедините разъем [1] около сиреневой наклейки.
13
Установите блок обработки в исходное положение,
придерживая правый [1] и левый [2] рычажки и толкая
сам блок [3]. Опустите левый и правый рычажки и
верните их в оригинальное положение.
ПРИМЕЧАНИЕ
При перемещении рычажка держите его за центр.
14
Закройте переднюю крышку вентилятора [1] и
закрепите ее винтом [2] (1 шт.).
15
Закройте дверцу [1] бункера для тонера и закрепите
ее винтами [2] и [3] (по одному для кажд.).
16
Закройте переднюю дверцу [1] основного блока.
