Узел проявки (YMCK)
3
3-4
Узел проявки (YMCK)
3.1
4

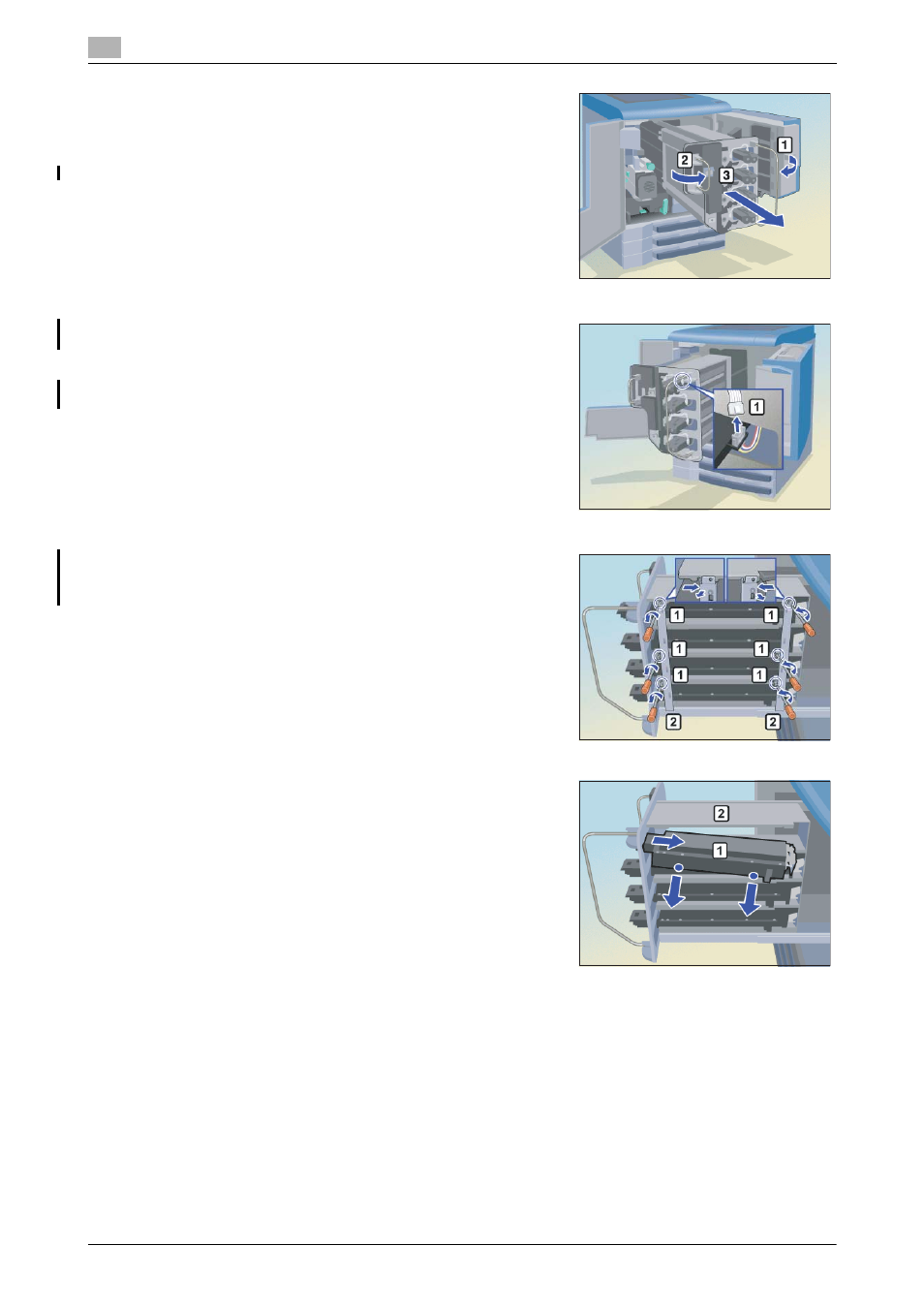

Правый рычажок [1] потяните вверх, а левый
рычажок [2] вытяните вперед, затем выдвиньте блок
обработки [3].
ПРИМЕЧАНИЕ
При перемещении рычажка держите его за центр.
5
Отсоедините разъем [1] около сиреневой наклейки,
сняв блокировку.
ПРИМЕЧАНИЕ
На иллюстрации приведен пример замены узла
проявки (желтый).
6
Снимите винты [1] (6 шт.).
Нажмите и сдвиньте внутрь нажимную часть узла
проявки [2], затем снимите ее.
7
Снимите узел проявки [1], который следует заменить,
с блока обработки [2].
Снимите заднюю часть узла проявки [1] с основного
блока, затем снимите весь узел проявки с блока
обработки [2].
ПРИМЕЧАНИЕ
При снятии узла проявки не прикасайтесь к валику
проявки и не повредите его.
Держите узел проявки горизонтально. (Из-под
верхней крышки узла проявки может просыпаться
тонер.)
8
Выньте новый узел проявки из упаковки и снимите наружную ленту.
