Узел проявки (YMCK)
3-5
3.1
Узел проявки (YMCK)
3
9

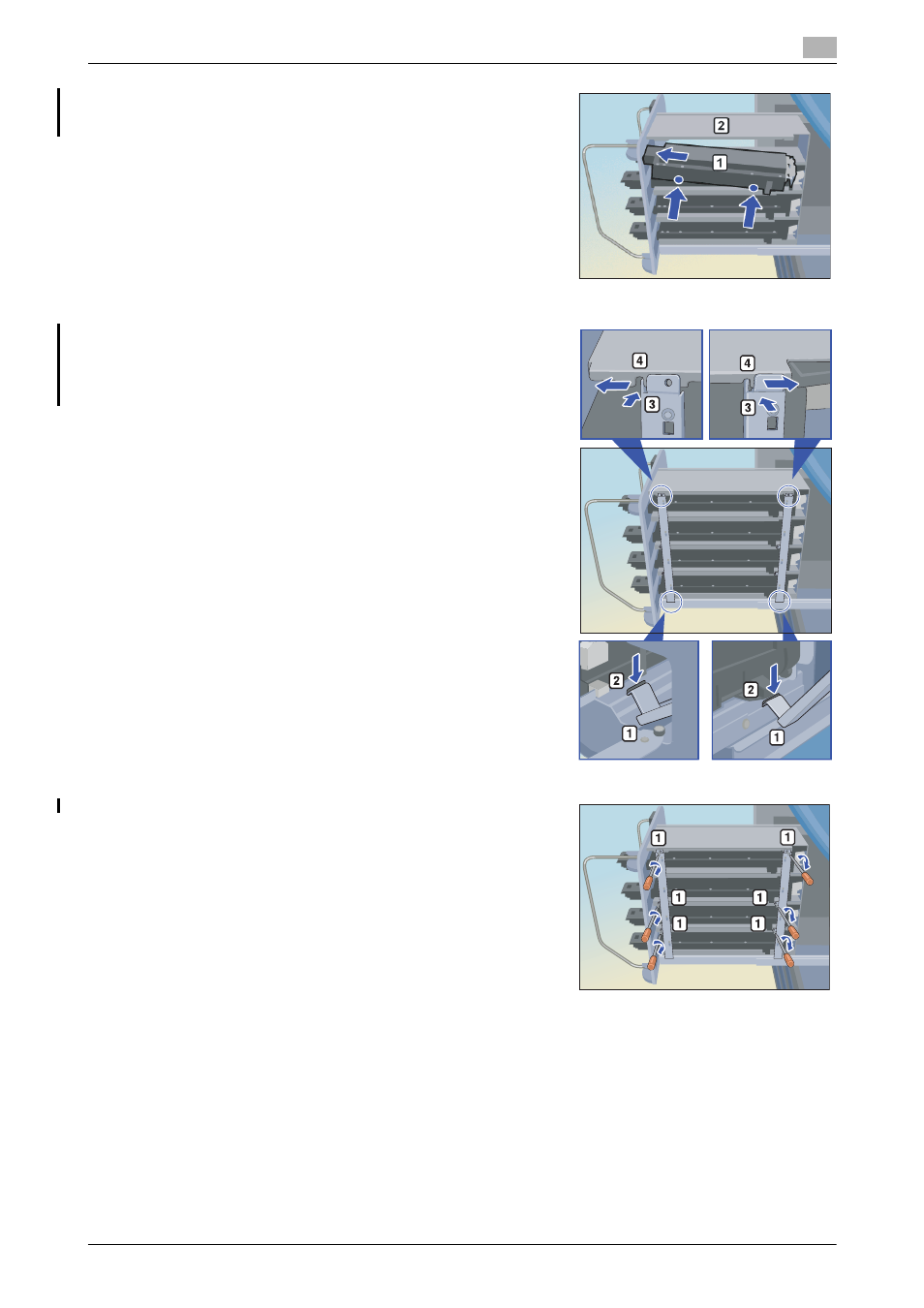

Вставьте в узел проявки часть с входным отверстием
для тонера [1] и установите весь узел проявки [1] в
блок обработки [2].
10
Вставьте нижнюю часть [1] нажимной части узла
проявки в отверстие [2] блока обработки, установите
верхнюю часть [3] нажимной части узла проявки в
паз [4] блока обработки, затем присоедините ее к
блоку совместив положение отверстия с резьбой.
ПРИМЕЧАНИЕ
Убедитесь, что пружина нажимной части узла проявки
не погнулась при установке. Если при установке
нажимной части узла проявки пружина погнулась, то
это приведет к тому, что узел проявки может
прижиматься с меньшей силой.
11
Заверните винты [1] (6 шт.).
