4. Дизайн и принцип действия
4.3 Исполнения удлинительной шейки
4.4 Корпус и соединительные головки
Конструкции корпуса и соединительных головок содержатся в соответствующем
типовом листе.

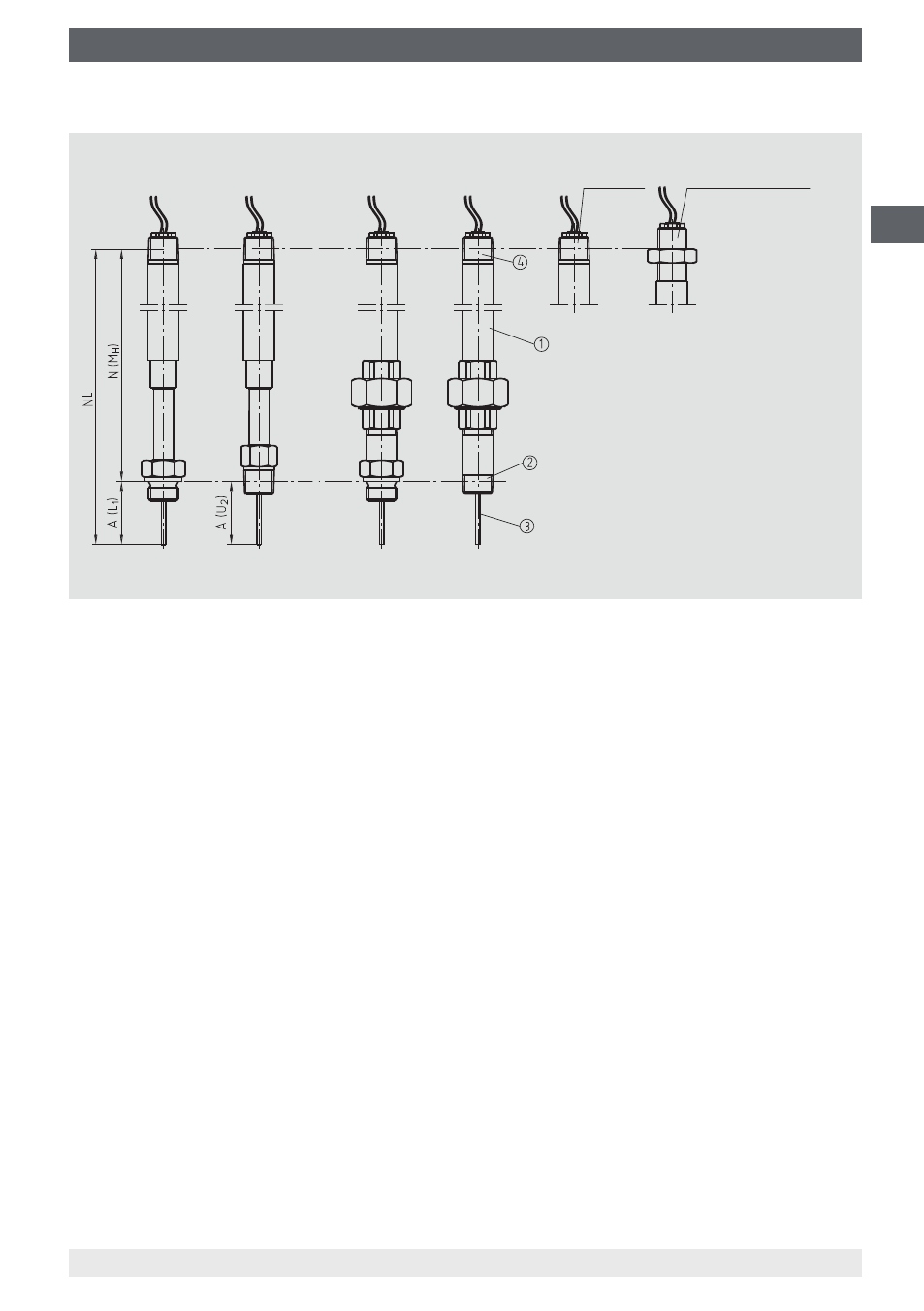

Обозначения:
 Удлинительная шейка
 Резьба для защитной гильзы
 Измерительная вставка
 Резьба для соединительной
головки
A(U
2
) Длина погружения
(коническая резьба)
A(L
1
) Длина погружения
(параллельная резьба)
NL Номинальная длина
N(M
H
) Длина шейки
коническая
резьба
параллельная
резьба
14013854.02
параллельная
резьба
коническая
резьба
удлинительная шейка заводского
изготовления (сваренная
удлинительная шейка)
удлинительная шейка
“патрубок-муфта-патрубок” коническая
резьба
цилиндрическая резьба
с контргайкой
